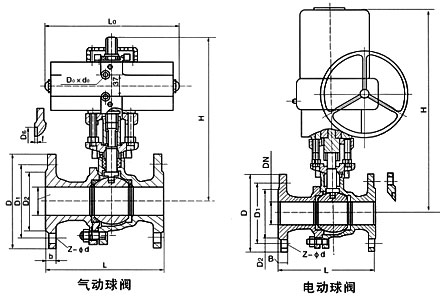

尺寸图

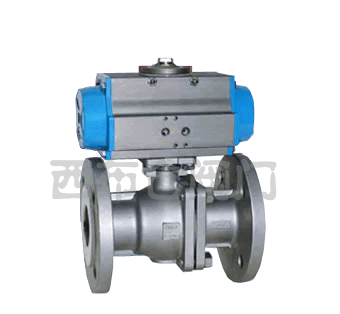

一、产品[气(电)动球阀]的详细资料:

产品型号:Q641F

产品名称:气(电)动球阀

产品特点:气动球阀,电动球阀,球阀



二、主要性能规范:

型号

公称压力

试验压力

适用温度/℃

适用介质

壳体

液体密封

气体密封

Q641F-25

2.5

3.75

2.75

0.6

≤150

水、汽、油品等

Q641F-25P

弱腐蚀材质

Q641F-25R

腐蚀性介质

三、主要零件材料:

型号

零件名称

阀体

球体、阀杆

密封圈

填料

Q641F-25

碳素钢铸件或锻件

2GrL3

增强聚四氟乙烯

聚四氟乙烯

Q641F-25P

铬镍钛不锈钢铸件或锻件

铬镍钛不锈钢

Q641F-25R

铬镍钼钛不锈钢铸件或锻件

铬镍钼钛不锈钢

四、气(电)动球阀主要尺寸及数量:

公称通径

尺寸mm

L

D

D1

D2

b

Z-Φd

H

气动装置型号

电动装置型号

15

130

95

65

45

16

4-Φ14

225

QGSY50

CH05

20

140

105

75

55

16

4-Φ14

227

QGSY50

CH05

25

150

115

85

65

16

4-Φ14

233

QGSY50

CH05

32

165

135

100

78

18

4-Φ18

259

QGSY65

CH10

40

180

145

110

85

18

4-Φ18

267

QGSY65

CH10

50

200

160

125

100

20

4-Φ18

278

QGSY65

CH10

65

220

180

145

120

22

8-Φ18

363

QGSY80

CH10

80

250

195

160

135

22

8-Φ18

383

QGSY105

CH20

100

280

230

190

160

24

8-Φ23

552

QGSY105

CH20

125

320

270

220

188

28

8-Φ25

576

QGSY125

CH40

150

360

300

250

218

30

8-Φ25

604

QGSY160

CH60



订货须知:

一、①气(电)动球阀产品名称与型号②气(电)动球阀口径③气(电)动球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气(电)动球阀型号,请按气(电)动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
