产品展示当前位置首页 -> 产品展示 -> 电动球阀

.

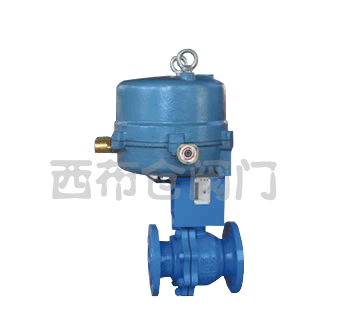

ZSS/HRF系列电动衬氟O型球阀是旋转切断型球阀它由气缸活塞式执行机构(或电动执行机构)和衬氟塑球阀两部分组成。由于该阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的氟塑料FEP(简称F46)或PTFE(简称F4),故具有可靠的耐腐蚀性和密封性。能广泛适用于化工、石油、冶金、医药、电力等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断。

●特点:
1.耐腐蚀:阀体内腔及球体均包衬2.5~3㎜厚的F46或F4,能耐酸、碱、耐强腐蚀。
2.采用软密封阀座,密封性能好。
3.体积小,重量轻,结构简单,安装维修方便。
4.流阻小,流通能力大。
5.如配用阀门定位器,可实现比例调节。
6.该阀可配各种型号的电动执行机构,配套成ZDRF-10/16C型电动衬氟塑O型球阀。

主要零部件材料及技术参数:

型式
直通二片式铸造球阀
公称通径
G3/4、20、25、32、40、50、65、80、100、125、150mm
公称压力
PN1.0、1.6Mpa
连接形式
法兰连接:密封面形式 RF
法兰连接用紧固件
GB6170(六角螺母),GB5782(六角头螺栓)或GB901(等长双头螺柱)
阀体材料
ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
适用温度
衬F46 -30℃~+120℃  衬F4 -30℃~+150℃
填料箱
WCB衬F4、CF8、CF8M、CF3衬F46或F4
填料密封箱
V形聚四氟乙烯(PTFE),柔性石墨,PTFE
阀芯型式
圆柱形通孔带杆球体
球芯材料
ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
额定行程
90°
流量特性
快开,配定位器后近似等百分比

二、电动衬氟O型球阀连接尺寸Main External and Connection Dimension

DN
(mm)
NPS (inch)
L
D
D1
D2
f
b
n-фd
W
D0
H
WT(kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-14
120
-
80
2.5
20
3/4
130
105
75
55
2
16
4-14
140
-
90
3
25
1
140
115
85
65
2
16
4-14
160
-
100
4.5
32
11/4
165
135
100
78
2
18
4-18
160
-
110
5.7
40
11/2
165
145
110
85
3
18
4-18
200
-
120
7
50
2
203
160
125
100
3
20
4-18
250
-
135
9.5
65
21/2
222
180
145
120
3
20
4-18
300
-
145
15
80
3
241
195
160
135
3
22
4-18
350
-
185
19
100
4
305
215
180
155
3
22
8-18
400
-
195
33
125
5
356
245
210
185
3
24
8-18
500
-
210
58
150
6
394
280
240
210
3
24
8-23
-
200
450
93
200
8
457
335
295
265
3
26
8-23
-
240
490
155
250
10
533
390
350
320
3
28
12-23
-
240
550
210
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-14
120
-
80
2.5
20
3/4
130
105
75
55
2
16
4-14
140
-
90
3
25
1
140
115
85
65
2
16
4-14
160
-
100
4.5
32
11/4
165
135
100
78
2
18
4-18
160
-
110
5.7
40
11/2
165
145
110
85
3
18
4-18
200
-
120
7
50
2
203
160
125
100
3
20
4-18
250
-
135
9.5
65
21/2
222
180
145
120
3
20
4-18
300
-
145
15
80
3
241
195
160
135
3
22
8-18
350
-
185
19
100
4
305
215
180
155
3
24
8-18
400
-
195
33
125
5
356
245
210
185
3
26
8-18
500
-
210
58
150
6
394
280
240
210
3
28
8-23
-
200
450
93
200
8
457
335
295
265
3
30
12-23
-
240
490
155
2.5MPa
15
1/2
130
95
65
45
2
16
4-14
120
-
80
2.5
20
3/4
130
105
75
55
2
16
4-14
140
-
90
3
25
1
140
115
85
65
2
16
4-14
160
-
100
4.5
32
11/4
165
135
100
78
2
18
4-18
160
-
110
5.7
40
11/2
165
145
110
85
3
18
4-18
200
-
120
7
50
2
203
160
125
100
3
20
4-18
250
-
135
9.5
65
21/2
222
180
145
120
3
22
8-18
300
-
145
15
80
3
241
195
160
135
3
22
8-18
300
-
185
19
100
4
305
230
190
160
3
24
8-23
-
200
195
33
125
5
356
270
220
188
3
28
8-25
-
200
210
58
150
6
394
300
250
218
3
30
8-25
-
200
450
93

订货须知:

一、①ZSS/HRF系列电动衬氟O型球阀产品名称与型号②ZSS/HRF系列电动衬氟O型球阀口径③ZSS/HRF系列电动衬氟O型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZSS/HRF系列电动衬氟O型球阀型号,请按ZSS/HRF系列电动衬氟O型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
