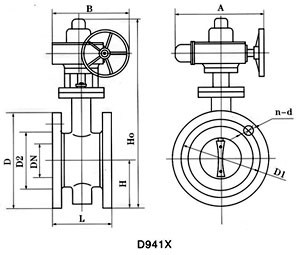

尺寸图

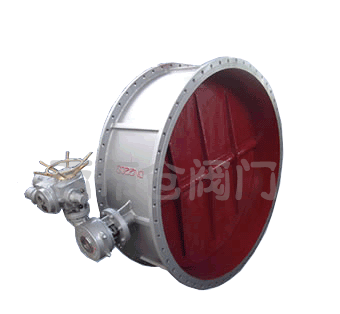

一、产品[电动法兰式大口径蝶阀]的详细资料:

产品型号:D941X

产品名称:电动法兰式大口径蝶阀

产品特点: 电动法兰式大口径蝶阀,电动软密封蝶阀,法兰式软密封蝶阀



二、电动法兰式大口径蝶阀D941X/J -6/10/16 Q.C.P.R系列连接尺寸:

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量
(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

443

125

125

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

51

65

2 1/2

112

92.5

463

125

125

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

62

80

3

114

100

483

125

125

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

73.5

100

4

127

110

498

325

125

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

87

125

5

140

125

682

325

245

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

98

150

6

140

142.5

736

325

245

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

102

200

8

152

170

800

325

245

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

150

250

10

165

197.5

895

363

313

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

170

300

12

178

222.5

956

363

313

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

220

350

14

190

252.5

1029

363

313

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

350

400

16

216

282.5

1103

363

313

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

430

450

18

222

307.5

1186

456

439

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

550

500

20

229

335

1280

546

431

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

580

600

24

267

390

1321

546

556

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

850

700

28

430

447.5

1431

546

556

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

950

800

32

470

507.5

1542

546

556

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

1150

900

36

510

557.5

1800

617

706

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1750

1000

40

550

615

2363

632

706

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

2100

1200

48

630

727.5

2583

632

706

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2580

1400

56

710

837.5

2710

790

1338

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2990

1600

64

790

957.5

2845

868

1476

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

3475

1800

72

870

1057.5

3060

868

1476

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

4058

2000

80

950

1162.5

3350

965

1600

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4680

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

订货须知:

一、①电动法兰式大口径蝶阀产品名称与型号②电动法兰式大口径蝶阀口径③电动法兰式大口径蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动法兰式大口径蝶阀型号,请按电动法兰式大口径蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
