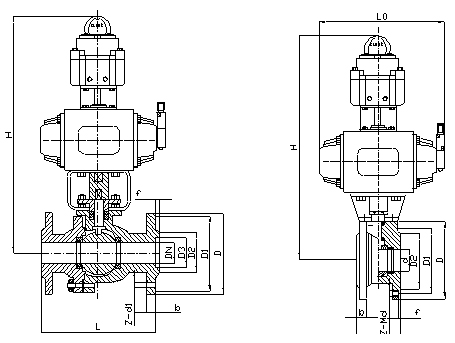

尺寸图

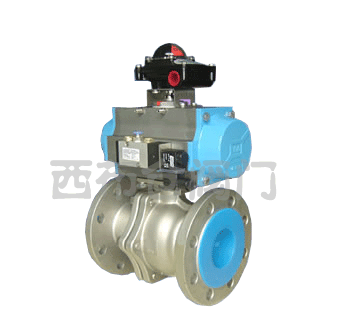

一、产品[气动球阀(调节型/开关型)、(法兰式、对夹式、台湾三片式)]的详细资料:

产品型号:SMQ型

产品名称:气动球阀(调节型/开关型)、(法兰式、对夹式、台湾三片式)

产品特点:公司生产的气动球阀,采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

二、阀体:

公称通径:15~200mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材 料:WCB,HT200 ,ZG1Cr18Ni9Ti,
ZG0Cr18Ni12Mo2Ti,衬四氟乙烯,CF8(304),
CF8M(316) ,CF3M(316L)
温度范围:常温-20℃~+180℃
中温-40℃~+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,
石棉编织填料,柔性石墨。

三、阀内组件:

阀芯型式:O型阀芯
流量特性:快开特性
材 料:ICr18Ni9Ti , 0Cr18Ni12Mo2Ti
阀座材料:聚四氟乙烯(PTFE),特制PPL,金属阀座
可 调 比:350:1

四、执行机构:

气缸工作压力:0.4~0.7Mpa
气缸开关时间:双作用式1~5秒
气缸空气耗量:1~131L

五、SMQ641F-16(1.6MPa)、25(2.5Mpa)、40(4.0MPa)型气动球阀外形连接尺寸:

DN
L
H
D
D1
D2
b
f
D3
Z-d1
15
130/130/140
279
95
65
45
14/16/16
2
40
4-Φ14
20
140/140/150
282
105
75
55
14/16/16
2
51
4-Φ14
25
150/150/165
295
115
85
65
14/16/16
2
58
4-Φ14
32
165/165/180
298
135
100
78
16/18/18
2
66
4-Φ18
40
180/180/200
325
145
110
85
16/18/18
3
76
4-Φ18
50
200/200/220
332
160
125
100
16/20/20
3
88
4-Φ18
65
220/220/250
422
180
145
120
18/22/22
3
110
4-Φ18/8-Φ18/8-Φ18
80
250/250/280
558
195
160
135
20/22/22
3
121
8-Φ18
100
280/280/320
573
215/230/230
180/190/190
155/160/160
20/24/24
3
150
8-Φ18/8-Φ23/8-Φ23
125
320/320/360
605
245/270/270
210/220/220
185/188/188
24/28/30
3
176
8-Φ18/8-Φ25/8-Φ25
150
360/360/400
644
280/300/300
295/310/320
210/218/218
24/28/30
3
204
8-Φ23/8-Φ25/8-Φ25
200
400/400/550
850
335/360/375
295/310/320
265/278/282
26/34/38
3
260
12-Φ23/12-Φ25/12-Φ30

注:表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。



六、SMQ671F对夹式超短型气动球阀:

主要外形和连接尺寸:SMQ671F-16(1.6MPa)、25(2.5MPa)、4.(4.0MPa)
注:表中数据XX/XX分别为压力1.6MPa、2.5MPa

DN
d
L
H
D
D1
D2
b
f
L0
Z-Md
15
14
35
328
90
65
45
14/16
2
180
4-M12
20
19
38
335
100
75
55
14/16
2
180
4-M12
25
25
42
350
110
85
65
14/16
2
180
4-M12
32
29
50
380
130
100
78
16/18
2
220
4-M16
40
38
60
410
145
110
85
16/18
3
220
4-M16
50
48
70
442
160
125
100
16/20
3
260
4-M16
65
64
95
452
180
145
120
18/22
3
260
4/8-M16
80
76
118
495
190
160
135
20/22
3
296
8-M16
100
95
140
538
215/230
180/190
155/160
20/24
3
350
8-M16/20
125
118
175/195
585
245/270
210/220
185/188
24/28
3
350
8-M16/24
150
150
210/260
708
280/300
240/250
210/218
24/28
3
439
8-M20/24

七、台湾三片式气动球阀主要外形尺寸和连接尺寸:SMQ611F-25(2.5MPa)、40(4.0MPa)、64(6.4MPa)型气动球阀:

DN
G
d
L
L0
H
15
1/2″
15
75
180
280
20
3/4″
20
80
180
285
25
1″
25
90
180
295
32
11/4″
32
110
220
300
40
11/2″
40
120
220
312
50
2″
50
140
260
320



八、型号编制说明:

Q
SM
6
71
F
16
C
G
阀门代号
公司标识:
执行 机构:
连接 形式:
密封面材质:
公称压力:
阀体材质:
温度类型:
Q:表示球阀
6:表示气动
71:表示 对夹式
F:表示四氟乙烯
16:表示1.6MPa
C:表示碳钢
G:表示中温型
41:表示法兰
H:表示金属密封
25:表示2.5MPa
P:表示不锈钢
常温省略
11:表示丝扣
40:表示4.0MPa
64:表示6.4MPa

电磁阀 电 源:220VAC,24VDC
气 缸 形 式:单缸式或双缸式

九、流量特性Kv值:

公称通径(DN)
不同开度角下的Kv值
温度
10o
20o
30o
40o
50o
60o
70o
80o
90o
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
35
71
133
248
398
620
890
150
20
40
80
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2543
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100

十、规格性能表:

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
流量系数(Kv)
20
38
72
110
170
215
380
550
890
1400
2000
3580
动作范围
0-90
允许压差ΔP
小于公称压力(1.6MPa)
泄漏量Q
按API598标准测试 无泄漏
基本误差
2% 带定位器
回差
2% 带定位器
死区
0.6% 带定位器



订货须知:
一、①气动调节球阀产品名称与型号②气动调节球阀口径③气动调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动调节球阀型号,请按气动调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
