产品展示当前位置首页 -> 产品展示 -> 电磁阀

尺寸图

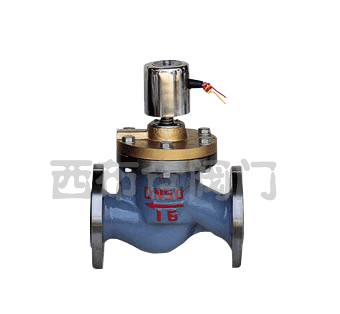

一、产品[蒸汽电磁阀]的详细资料:

产品型号:ZCZ(ZCK)

产品名称:蒸汽电磁阀

产品特点:本阀是进行气动开关控制的执行机构,常用作压缩空气管路的通断开关。它不仅能和脉冲气流,应用于脉冲信号发生器配套,产生脉冲气力输送线上;也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。

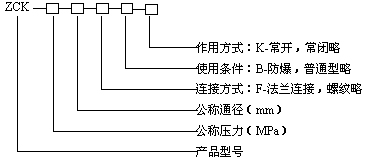

二、型号规格说明:



型号规格说明图

三、技术参数:

工作介质

煤气,空气等

-

公称温度℃

≤60

-

公称压力

(MPa)

1.0

-

工作压差

(MPa)

0.05~1.0

0.1~1.0

-

电源电压

AC220V其余规格可作特殊订货

-

使用寿命

按JB/T7352-94规定

-

额定流量

系数(KV)

-

泄漏量

(ml/min)

按JB/T7352-94·F规定

-

公称通径

(mm)

15

20

25

32

40

50

65

80

100

125

150

功耗(VA)

40、30

30

-

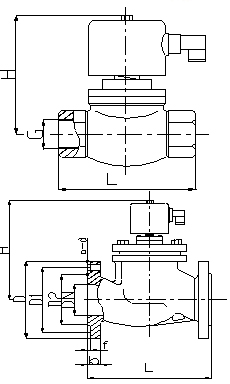

四、蒸汽电磁阀安装尺寸:



公称通径

DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

175

130

95

65

46

14

2

4 -Φ14

20

153

92

3/4

180

150

105

75

56

16

2

4 -Φ14

25

153

110

1

195

160

115

85

65

16

3

4 -Φ14

32

176

120

11/4

205

180

140

100

76

18

3

4 -Φ18

40

176

140

11/2

220

200

150

110

84

18

3

4 -Φ18

50

192

162

2

235

230

165

125

99

20

3

4 -Φ18

65

- - -

250

290

185

145

118

20

3

4 -Φ18

80

- - -

260

310

200

160

132

20

3

8-Φ18

100

- - -

290

350

220

180

156

22

3

8-Φ18

125

- - -

365

400

250

210

184

22

3

8-Φ18

150

- - -

400

480

285

240

211

24

3

8-Φ22

订货须知:

一、①ZCZ(ZCK)蒸汽电磁阀产品名称与型号②ZCZ(ZCK)蒸汽电磁阀口径③ZCZ(ZCK)蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCZ(ZCK)蒸汽电磁阀型号,请按ZCZ(ZCK)蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
