一、产品[电磁阀]的详细资料:

产品型号:ZCSA

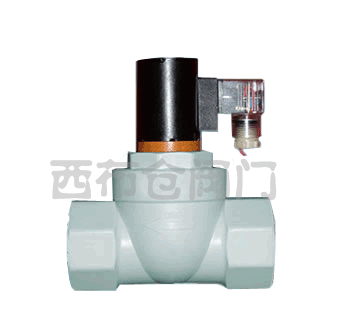

产品名称:工程塑料电磁阀

产品特点:

二、应用范围:

石油、煤气、食品、医药等行业

三、工作原理:

四、技术参数:

阀体材质:ABS
阀芯材料:工程塑料
控制方式:常闭式
流体范围:液体、气体
流体温度:≤60℃、≤110℃
公称通径:DN15—DN80
公称压力:1.0 1.6Mpa
工作压差:0.01--1.0Mpa
标准电压:AC220V、DC24V
额定流量系数:4---70Kv
额定功率:22—42VA
泄露量:0ml/min

1.阀体 2.大衬套 3.阀芯 4.线圈 5.小衬套 6.阀杆 7.阀帽

五、ABS工程塑料电磁阀安装尺寸:

公称通径
DN

粘接承口
内径de

内螺纹
连接G

承插长度L1

长*宽*高

带法兰
长*宽*高

15

20

1/2"

16.5

68*40*141.5

112*95*174

20

25

3/4"

18

75*46*150

125*105*184.5

25

32

1"

22

95*58*182

51*115*216.5

32

40

1(1/4)"

26

130*85*234

194*140*276.5

40

50

1(1/2)"

31.5

145*85*243

217*145*283

50

63

2"

38

180*107*267

270*165*312

65

75

2(1/2)"

44

215*134*332

315*185*378

80

90

3"

51

255*165*359

365*200*403.5

订货须知:

一、①ABS工程塑料电磁阀产品名称与型号②ABS工程塑料电磁阀口径③ABS工程塑料电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ABS工程塑料电磁阀型号,请按ABS工程塑料电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
