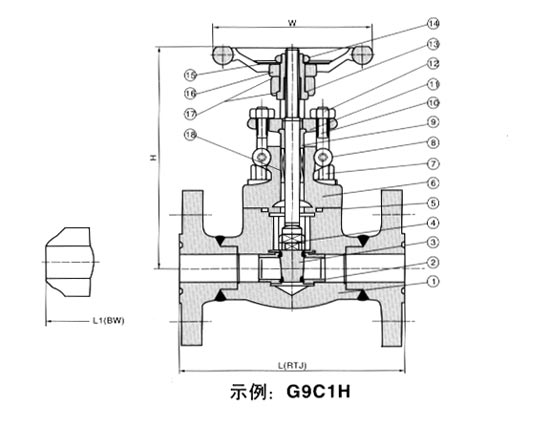

一、标准材质明细表:

序号
零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3
螺栓
A193 B7 A193 B16 A193 B8 A193 B8M
4
销钉
A276 420 A276 304
5
填料压套
A276 410 A182 F304(L) A182 F316(L)
6
活节螺栓
A193 B7 A193 B16 A193 B8 A193 B8M
7
螺母
A194 2H A194 4 A194 8 A194 8M
8
阀杆螺母
A276 410
9
螺母
A194 2H A194 4 A194 8 A194 8M
10
铭牌
SS
11
手轮
A197
12
填料压板
A216 WCB A351 CF8
13
填料
柔性石墨 PTFE
14
阀盖
A105 A276 304 A182 F304(L) A182 F316(L)
15
阀杆
A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16
阀瓣
A276 420 A276 304 A276 304(L) A276 316(L)
适用介质
水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(kg)

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900Lb~1500Lb 216 229 254 279 305 371
H(BW) 900Lb~1500Lb 216 229 254 279 305 368
H(开) 207 207 240 258 330 355
W 125 125 160 160 180 200
柔性石墨 RTJ 8.0 13.2 17.4 19.0 24.5 31.0
BW 5.2 10.0 14.6 15.8 20.5 27.8

订货须知:
一、①铸钢截止阀产品名称与型号②铸钢截止阀口径③铸钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的铸钢截止阀型号,请按铸钢截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
