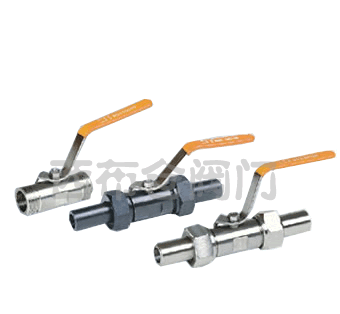

一、产品[广式外螺纹球阀]的详细资料:

产品型号:Q21F

产品名称:广式外螺纹球阀

产品特点:应用规范公称压力:1.6-6。4MPa 适用温度范围:2-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G)。螺纹类型:ZG.G·NPT.BSPT.BSP.DIN259/2999 广式外螺纹球阀,对焊球阀.





二、主要零件材料:

零件名称

阀体

球体、阀杆

手柄

密封圈

垫片、填料

Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C

A105、45

1Cr18/1Cr18Ni9Ti

不锈钢SS304

聚四氟乙烯PTFE
对位聚笨PPL

聚四氟乙烯PTFE
对位聚笨PPL

Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P

1Cr18Ni9Ti

SS304/1Cr18Ni9Ti

Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R

SS316/Cr18Ni12Mo2Ti

SS316/Cr18Ni12Mo2Ti

三、广式外螺纹球阀主要尺寸:

公称直径

尺寸(mm)

d

L

L1

M

Lo

Q61对焊接头总长

6

8

85

15

20×1.5

110

166

10

10

85

16

24×1.5

110

166

15

10

85

18

30×2

110

172

20

13

90

18

36×2

110

187

25

17

100

20

42×2

110

227

32

22

120

20

52×2

150

235

40

25

135

25

60×3

150

255

50

32

140

25

72×3

150

291

螺纹标准:GB196

订货须知:

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
