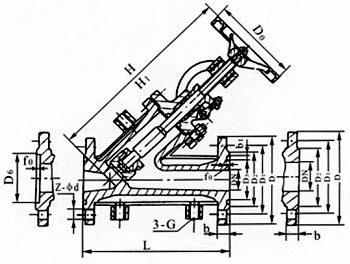

尺寸图


一、产品[截止阀]的详细资料:

产品型号:保温夹套直流式截止阀

产品名称:截止阀

产品特点:保温夹套直流式截止阀,保温夹套截止阀,直流式截止阀

二、主要性能规范:

型号

公称压力
PN(Mpa)

试验压力PS(MPa)

工作温度
(℃)

适用介质

工作蒸汽压力(Mpa)

壳体

密封(水)

BJ45W-25P

2.5

3.75

2.75

≤200

硝酸类

≤1.0

BJ45W-40P

4.0

6.0

4.4

BJ45W-64P

6.4

9.0

6.6

BJ45W-25P

2.5

3.75

2.75

醋酸类

BJ45W-40P

4.0

6.0

4.4

BJ45W-64P

6.4

9.0

6.6

二、保温夹套直流式截止阀主要尺寸

公称压力PN( MPa)

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

D3

b1

f0

b

D6

3-G

Z-φD

H

H1

DO

2.5
4.0

15

170

105

75

55

35

8

4

16

51

3/8

4-φ14

250

262

120

20

190

115

85

65

42

8

4

16

58

3/8

4-φ14

292

308

140

25

210

135

100

78

50

8

4

18

66

3/8

4-φ18

340

375

160

32

230

145

110

85

60

8

4

18

76

1/2

4-φ18

338

375

160

40

260

160

125

100

72

8

4

20

88

1/2

4-φ18

360

386

160

50

300

180

145

120

94

8

4

22

110

1/2

4-φ18

410

450

240

65

340

195

160

135

105

8

4

22

121

1/2

4-φ18

440

485

240

80

380

230

190

160

128

11

4.5

24

150

1/2

4-φ23

540

600

280

100

430

270

220

188

154

11

4.5

28

176

1/2

4-φ25

560

625

320

125

490

300

250

218

182

11

4.5

30

204

1/2

4-φ25

625

737

360

150

550

330

280

248

212

11

4.5

32

204

1/2

4-φ25

720

790

360

三、主要零件材料

零件名称

阀体、阀盖

阀关瓣

垫片

JB45W-25P\BJ45W-40P\BJ45W-64P

铬镍钛钢

铬镍钛钢+硬质合金

聚四氟乙烯

JB45W-25P\BJ45W-40P\BJ45W-64P

铬镍钼钛钢

铬镍钼钛钢+硬质合金

聚四氟乙烯

订货须知:

一、①保温夹套直流式截止阀产品名称与型号②保温夹套直流式截止阀口径③保温夹套直流式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的保温夹套直流式截止阀型号,请按保温夹套直流式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
