产品展示当前位置首页 -> 产品展示 -> 减压阀


尺寸图

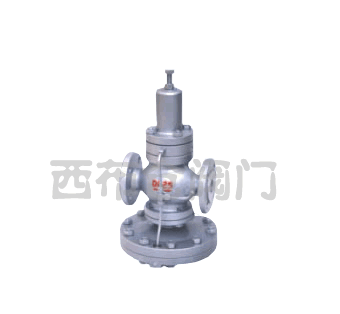

一、产品[超大膜片高灵敏度减压阀]的详细资料:

产品型号:YD43H

产品名称:先导式超大膜片高灵敏度减压阀

产品特点:



二、主要技术参数和性能指标:

公称压力(Mpa)

2.5

壳体试验压力(Mpa)*

3.75

密封试验压力(Mpa)

2.5

最高进口压力(Mpa)

2.5

出口压力范围(Mpa)

0.02-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

GB12245-1989

*:壳体试验不包括膜片、阀盖。

三、主要零件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn

四、流量系数(Cv):

DN

15

20

25

32

40

50

Cv

2.9

5.3

8.6

11.6

16.5

29.1

五、YD43H高灵敏度减压阀连接尺寸:

DN

L

H1

H

D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220

订货须知:

一、①YD43H高灵敏度减压阀产品名称与型号②YD43H高灵敏度减压阀口径③YD43H高灵敏度减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的YD43H高灵敏度减压阀型号,请按YD43H高灵敏度减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
