一、产品[(200P)直接作用薄膜式减压阀]的详细资料:

产品型号:Y11X型

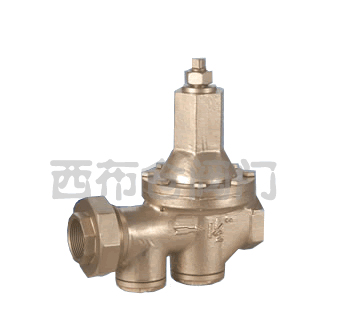

产品名称:(200P)直接作用薄膜式减压阀

产品特点:本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,起减压稳压作用。



二、主要技术参数和性能指标:

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.09-0.8

0.1-1.2

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

渗漏量

0

工作温度

0℃-80℃

*.壳体试验不包括膜片、顶盖。

三、主要零件材料:

零件名称

零件材料

阀体 阀盖

铜合金

阀座

H62

阀瓣

H62

阀杆

H62

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

过滤器

不锈钢


四、流量系数(Cv):

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

0.5

0.6

1.2

1.8

3.0

5.0

五、Y11X型直接作用薄膜式减压阀连接尺寸:

DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120

订货须知:

一、①Y11X型直接作用薄膜式减压阀产品名称与型号②Y11X型直接作用薄膜式减压阀口径③Y11X型直接作用薄膜式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大宇公司的Y11X型直接作用薄膜式减压阀型号,请按Y11X型直接作用薄膜式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大宇阀门专家为您审核把关。
