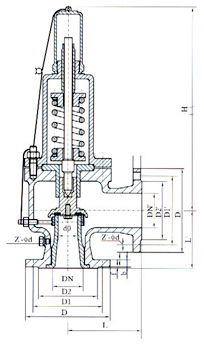

尺寸图

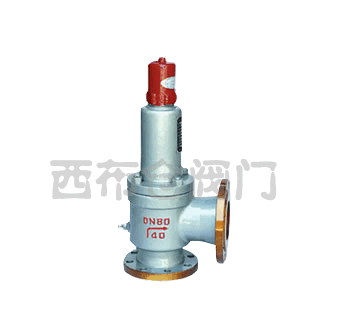

一、产品[安全阀]的详细资料:

产品型号:A42F/Y

产品名称:安全阀

产品特点:该阀门安装在管道上和贮罐、球罐上,保护设备内介质压力异常升高到规定值时。阀门自动开启,继而全量排放,起到保护设备安全的作用。适用于大多数的固定球罐上。

二、主要设计参数:

设计、制造:GB/T12243
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN25~DN150mm
公称压力:PN1.6、2.5、4.0MP。

三、主要性能参数:

公称压力

壳体试验

密封试验

开启压力

适用介质

适宜温度

1.6

2.4

0.9PK

用户确定

液化气、天然气
等非腐蚀性介质

-40~
+300℃

2.5

3.75

4.0

4.4

四、主要零件材料:

阀体、阀盖

阀座、阀瓣、阀杆

弹簧

密封面

WCB

铬不锈钢

铬钒钢

硬质合金

五、A42F液化气安全阀主要外形尺寸:

公称通径

DN(mm)

A42F Y- 16C P型主要连接尺寸和外形尺寸(mm)

重量

(kg)

L

L1

D

D1

D2

b

f

Z-фd

DN,

D,

D1,

D2,

b,

f,

Z-фd

H

do

25

100

95

115

85

65

14

2

4-14

32

140

100

78

16

3

4-18

250

15

12

32

115

100

140

100

78

16

2

4-18

40

150

110

85

16

3

4-18

280

20

14

40

120

110

150

110

85

16

3

4-18

50

165

125

100

16

3

4-18

290

25

16

50

135

120

165

125

100

16

3

4-18

65

185

145

120

18

3

4-18

341

32

21

80

170

135

200

160

135

18

3

8-18

100

220

180

155

20

3

8-18

470

50

43

100

205

160

220

180

155

20

3

8-18

125

250

210

185

22

3

8-18

580

65

65

150

250

210

285

240

210

24

3

8-22

175

315

270

240

26

3

8-23

670

100

110

订货须知:

一、①A42F液化气安全阀产品名称与型号②A42F液化气安全阀口径③A42F液化气安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的A42F液化气安全阀型号,请按A42F液化气安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
