一、产品[弹簧封闭式安全回流阀]的详细资料:

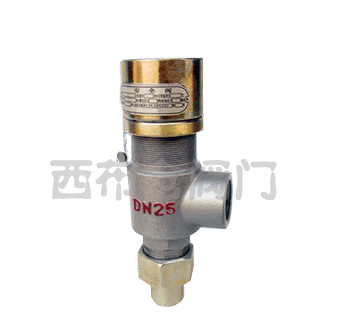

产品型号:A21F/H/Y型

产品名称:弹簧封闭式安全回流阀

产品特点:该阀门安装在管道上和贮罐、球罐上,保护设备内介质压力异常升高到规定值时。阀门自动开启,继而全量排放,起到保护设备安全的作用。适用于大多数的管路上。



二、主要设计参数:

设计、制造:GB/T12243
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN50mm
公称压力:PN1.6、2.5、4.0MP。

三、主要性能参数:

公称压力

壳体试验

密封试验

开启压力

适用介质

适宜温度

1.6

2.4

0.9PK

用户确定

液化气、天然气
等非腐蚀性介质

-40~+80℃

2.5

3.75

4.0

4.4

四、主要零件材料:

阀体、阀盖

阀座、阀瓣、阀杆

弹簧

密封面

WCB

铬不锈钢

铬钒钢

聚四氟乙烯

五、A21F/H/Y型弹簧式安全回流阀主要外形尺寸:

DN-JIS

L

h

G

D

D1

do

H

mm

in

15

1/2

35

60

1/2

20

15

12

64

20

3/4

40

68

3/4

25

20

16

68

25

1

50

78

1

31

25

20

105

32

11/4

115

100

11/4

进口法兰连接
Inlet of Flange

25

250

40

11/2

120

110

11/2

32

270

50

2

135

120

2

40

380

订货须知:

一、①A21F/H/Y型弹簧式安全回流阀产品名称与型号②A21F/H/Y型弹簧式安全回流阀口径③A21F/H/Y型弹簧式安全回流阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的A21F/H/Y型弹簧式安全回流阀型号,请按A21F/H/Y型弹簧式安全回流阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
