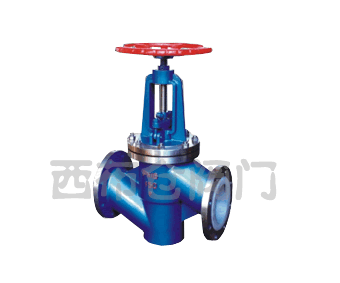

一、产品[衬里截止阀]的详细资料:

产品型号:J41J/FS型

产品名称:衬里截止阀

产品特点:法兰连接手动截止阀,直通式截止阀,连接手动截止阀

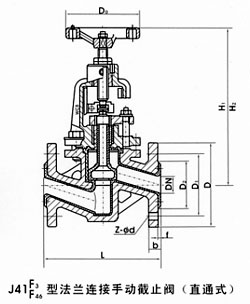

二、衬氟截止阀主要外形和连接尺寸:

公称通径 标准值 参考值

DN

(mm)

NPS

(inch)

L D D1 D2 f b Z-φd W D0 H WT(Kg)
PN 1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-φ14 100 240 265 7
25 1 160 115 85 65 2 16 4-φ14 120 245 270 7.87
32 11/4 180 135 100 78 2 18 4-φ18 140 255 285 11
40 11/2 200 145 110 85 3 18 4-φ18 140 285 315 13
50 2 230 160 125 100 3 20 4-φ18 160 295 330 15
65 21/2 290 180 145 120 3 20 4-φ18 180 350 395 23
80 3 310 195 160 135 3 22 4-φ18 240 395 445 38
100 4 350 215 180 155 3 22 8-φ18 240 450 490 42
125 5 400 245 210 185 3 24 8-φ18 280 525 555 55
150 6 480 280 240 210 3 24 8-φ23 320 605 645 77
200 8 495 335 295 265 3 26 8-φ23 360 645 765 135
250 10 622 390 350 320 3 28 12-φ23 400 685 805 220
300 12 698 440 400 368 4 28 12-φ23 400 710 814 277
350 14 787 500 460 428 4 30 16-φ23 450 750 855 320
PN 1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-φ14 120 250 270 8.2
32 11/4 180 135 100 78 2 18 4-φ18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 320 14
50 2 230 160 125 100 3 20 4-φ18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-φ23 320 610 650 85
200 8 495 335 295 265 3 30 12-φ23 360 650 770 150
250 10 622 405 355 320 3 32 12-φ25 400 690 810 245
300 12 698 460 410 375 4 34 12-φ25 400 730 845 295
PN 2.5MPa
15 1/2 130 95 65 45 2 16 4-φ14 120 240 265 7.5
20 3/4 150 105 75 55 2 16 4-φ14 120 245 270 8
25 1 160 115 85 65 2 16 4-φ14 140 250 275 9
32 11/4 180 135 100 78 2 18 4-φ18 160 260 290 13
40 11/2 200 145 110 85 3 18 4-φ18 180 285 320 15
50 2 230 160 125 100 3 20 4-φ18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-φ18 240 355 400 28
80 3 310 195 160 135 3 22 8-φ18 280 400 450 42
100 4 350 230 190 160 3 24 8-φ23 320 455 495 57
125 5 400 270 220 188 3 28 8-φ25 320 530 560 71
150 6 480 300 250 218 3 30 8-φ25 360 610 650 90

三、截止阀概况:

一、截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
二、设计规范
遵循GB 12233、GB 12235、ANSI B16.34标准。
三、驱动方式
手动、齿轮传动、气动(常开或常闭)、电动。

法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式: 直通式

直流式 公称压力PN1.0~2.5(MPa)
公称通径DN15~350(mm)
基本型号(全衬里)

手动

J41J J41FS

齿轮传动

J441J J441FS

J45J J45FS

J541J J541FS

气动

J6B41J J6B41FS

电动

J941J J94FS

遵循规范

STANDARD

设计于制造

GB 12233/GB 12235

结构长度

GB 12221(长-短系列)

法兰尺寸

JB 78/JB 79(GB,HG,SH)

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T 12252

四、主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC

订货须知:

一、①衬氟截止阀产品名称与型号②衬氟截止阀口径③衬氟截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟截止阀型号,请按衬氟截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
