一、产品[衬氟直流截止阀]的详细资料:

产品型号:S型

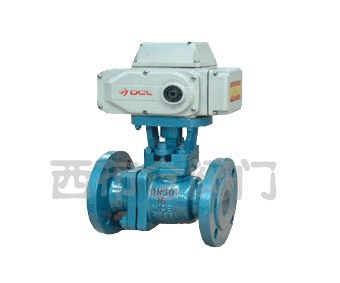

产品名称:电动衬氟球阀

产品特点:电动衬氟球阀和旋塞阀属同一类阀门,不同的是球阀是用带圆形通球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀(二片式,三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250(mm)法兰连接手动球阀,直通二片式手动球阀,手动球阀

设计规范:遵循GB 12237,AP 1608,AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。

二、基本型号:

手动

Q41F3(全衬里)

气动

Q641F3(全衬里)

Q41F6(全衬里)

Q641F6(全衬里)

蜗轮

Q341F3(全衬里)

电动

Q941F3(全衬里)

Q341F6(全衬里)

Q941F6(全衬里)

三、电动衬氟球阀外形连接尺寸及重量:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

WCB

WCB

CF8

CF8M

CF3

CF3M

3

衬里层/阀座

FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)

4

填料压盖

HT250

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯

6

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

7

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

8

手柄

WCC

WCC

WCC

WCC

WCC

WCC

订货须知:

一、①电动衬氟球阀产品名称与型号②电动衬氟球阀口径③电动衬氟球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动衬氟球阀型号,请按电动衬氟球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
