一、产品[一片式球阀]的详细资料：

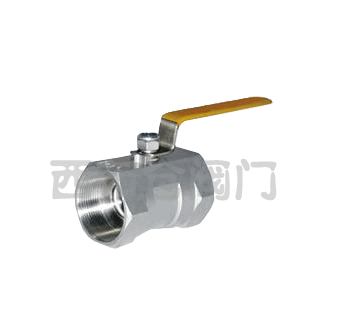

产品名称：一片式球阀

产品特点：应用规范 公称压力：1.6-6.4MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某此腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 一片式球阀价格,一片式球阀报价,一片式球阀厂家。



二、主要零件材料：

序号

零件名称

材质

1

密封圈

聚四氟乙烯PTFE

2

球体

不锈钢SS316

3

密封垫

聚四氟乙烯PTFE

4

阀盖

不锈钢SS316

5

阀体

不锈钢CF8M

6

阀杆

不锈钢SS316

7

止推垫圈

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

9

填料压盖螺母

不锈钢SS304

10

垫圈

不锈钢SS304

11

阀杆螺母

不锈钢SS304

12

手柄套

塑料

13

手柄

不锈钢SS304

三、一片式球阀主要尺寸：

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L

40

45

58

60

72

78

83

100

H

35

37

43.5

47

50

57

69

74.5

E

64

70

90

90

103

103

127

127

重量WT（g）

55

95

165

250

405

525

850

1400



订货须知：

一、①一片式球阀产品名称与型号②一片式球阀口径③一片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的一片式球阀型号，请按一片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
