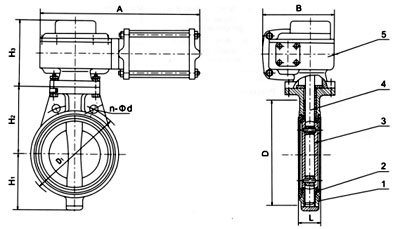

尺寸图


一、产品[衬胶蝶阀]的详细资料:

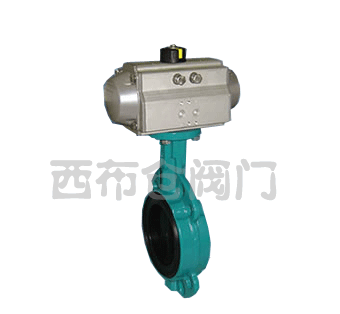

产品名称:气动对夹衬胶蝶阀

产品特点:设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 D371X半衬蝶阀



部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

二、用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

三、材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、对夹气动衬胶蝶阀主要尺寸参数:

公称通径DN

公称压力MPa

工作压力MPs

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

气动装置

气源接头

质量

型号

A
mm

B
mm

H3
mm

40

1.0

1.0

33

150

110

4-18

- - - - - - - -

0

43

165

125

4-18

64

120

6D3A

210

70

120

M10×1

5.5

65

46

185

145

4-18

80

120

6D3A

210

70

120

M10×1

8

80

46

200

160

8-18

112

130

6D8

240

183

183

M10×1

11

100

52

220

180

8-18

90

145

6D8

240

183

183

M10×1

12

125

56

250

210

8-18

112

160

6D20

480

203

200

M10×1

37.5

150

56

285

240

8-22

132

175

6D20

480

203

200

M10×1

39.5

200

60

340

295

8-22

160

210

6D40

480

215

200

M10×1

49

250

68

395

350

12-22

206

235

6D60

480

228

200

M10×1

68

300

78

445

400

12-22

232

273

6D90

578

305

265

M10×1

99

350

78

505

460

16-22

263

310

6D130

612

318

268

M10×1

119

400

102

565

515

20-26

295

340

6D160

685

370

310

M12×1.5

182

450

114

615

565

20-26

327

370

6D300

1070

399

296

M12×1.5

258

500

127

670

620

20-26

358

399

6D300

1070

399

296

M12×1.5

297

550

140

730

675

20-30

384

430

6D500

1070

409

296

M12×1.5

325

600

154

780

725

20-30

474

460

6D500

1070

409

296

M12×1.5

399

700

165

895

840

24-30

- - - - - - - -

800

190

1015

950

24-33

- - - - - - - -

900

203

1115

1050

28-33

- - - - - - - -

1000

216

1230

1160

28-36

- - - - - - - -
