产品展示当前位置首页 -> 产品展示 -> 隔膜阀

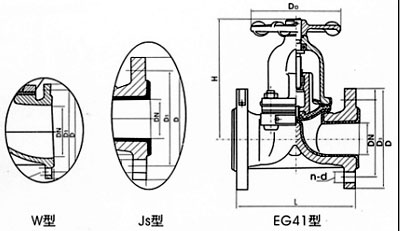

尺寸图


一、产品[手动隔膜阀]的详细资料:

产品名称:英标手动隔膜阀

产品特点:EG41型 W型 JS型 EG41W-16,10.6型 G41W-10.6型 EG41J16,10.6型 G41J-10.6型 EG41FS-16,10.6型 G41FS-10.6型设计与制造按:GB12239或BS5156 结构长度按:GB12221或BS5156 法兰连接尺寸按:GB4216.4或BS4504 试验与检验按:GB/T13927或BS5156 引进手动衬胶

二、性能规范:

型号

公称压力
PN(Mpa)

试验压力PS(Mpa)

适用介质

工作温度(℃)

壳体试验

密封试验

EG41J-6

0.6

0.9

0.66

W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)

≤100
≤85
≤150

EG41J-10

1.0

1.5

1.1

EG41J-16

1.6

2.4

1.76

G41J-6

0.6

0.9

0.66

G41J-10

1.0

1.5

1.1

三、EG41型英标隔膜阀外形连接尺寸及重量:

型号

公称通径
DN(mm)

尺寸

质量(㎏)

J型

W型

f

D1

D

D0

n-d

H

EG41WJFS-16

20

121

117

2

75

105

70

4-13.5

92

3

25

131

127

2

85

115

83

4-13.5

96

4

32

150

146

2

100

140

114

4-17.5

131

6.5

40

163

159

2

110

150

114

4-17.5

142

7.5

50

194

190

2

125

165

150

4-17.5

167

10.5

65

220

216

2

145

185

165

4-17.5

203

17.5

80

258

254

2

160

200

230

8-17.5

216

25

100

309

305

2

180

220

280

8-17.5

270

36

125

362

356

3

210

250

280

8-17.5

319

47

150

412

406

3

240

285

368

8-22

365

73

200

529

521

4

295

340

483

8-22

462

142

250

641

635

4

350

395

12-22

300

757

749

4

400

445

12-22

EG41WJFS-10

20

121

117

2

75

105

70

4-13.5

92

3

25

131

127

2

85

115

83

4-13.5

96

4

32

150

146

2

100

140

114

4-17.5

131

6.5

40

163

159

2

110

150

114

4-17.5

142

7.5

50

194

190

2

125

165

150

4-17.5

167

10.5

65

220

216

2

145

185

165

4-17.5

203

17.5

80

258

254

2

160

200

230

8-17.5

216

25

100

309

305

2

180

220

280

8-17.5

270

36

125

362

356

3

210

250

280

8-17.5

319

47

150

412

406

3

240

285

368

8-22

365

73

200

529

521

4

295

340

483

8-22

462

142

EG41WJFS-6

125

362

356

3

210

250

280

8-17.5

319

47

150

412

406

3

240

285

368

8-22

365

73

200

529

521

4

295

340

483

8-22

462

142

250

641

635

4

350

395

12-22

300

757

749

4

400

445

12-22

订货须知:

一、①EG41型英标隔膜阀产品名称与型号②EG41型英标隔膜阀口径③EG41型英标隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的EG41型英标隔膜阀型号,请按EG41型英标隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
