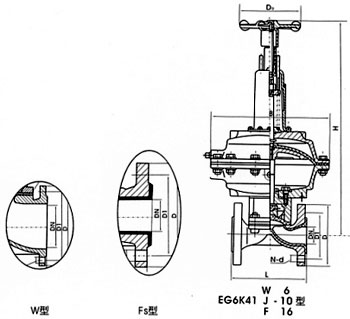

尺寸图


一、产品[隔膜阀]的详细资料:

产品名称:英标气动常闭式隔膜阀

产品特点:W型 JFS型 EG6K41W、J、F-6、10、16型设计与制造按:GB12239或BS5156 结构长度按:GB12221或BS5156 法兰连接尺寸按:GB4216.4或BS4504 试验与检验按:GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀

二、性能规范:

型号

公称压力
PN(Mpa)

试验压力PS(Mpa)

适用介质

工作温度(℃)

- -

EG6B41WJFS-6

0.6

0.9

0.66

W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)

≤100
≤85
≤150

EG6B41WJFS-10

1.0

1.5

1.1

EG6B41WJFS-16

1.6

2.4

1.76

三、英标气动隔膜阀外形连接尺寸及重量:

型号

公称通径
DN(mm)

尺寸(mm)

气动装置

质量
(㎏)

L

f

D1

D

D0

n-d

H

B

代号
ES

耗气量(cm3)

气源压力(MPa)

气源接头(in)

J型

W型

EG6B41WJFS-16

20

121

117

2

75

105

140

4-13.5

343

168

68

163.87

0.3

1/8

6.3

25

131

127

2

85

115

140

4-13.5

345

168

68

196.65

0.3-0.4

1/8

7.3

32

150

146

2

100

140

140

4-17.5

363

260

68

229.4

0.3-0.4

1/8

8.3

40

163

159

2

110

150

140

4-17.5

430

260

69

1458.7

0.3-0.4

1/4

14.3

50

194

190

2

125

165

140

4-17.5

575

260

70

3162.7

0.3-0.4

1/4

26

EG6B41WJFS-10

65

220

216

2

145

185

140

4-17.5

588

260

70

3243

0.3-0.4

1/4

30.8

80

258

254

2

160

200

165

8-17.5

769

425

71

6636.8

0.4-0.5

3/8

64.9

100

309

305

2

180

220

280

8-17.5

816

425

71

6948

0.4-0.5

3/8

70.3

125

362

356

3

210

250

280

8-17.5

820

425

71

7374.2

0.4-0.5

3/8

80.7

150

412

406

3

240

285

280

8-22

920

549

72

10652

0.5

3/8

131.2

EG6B41WJFS-6

200

527

521

4

295

340

280

8-22

1010

549

72

16715

0.5

3/8

212

注:1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时,可操作手轮使阀门开启

订货须知:

一、①英标气动隔膜阀产品名称与型号②英标气动隔膜阀口径③英标气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的英标气动隔膜阀型号,请按英标气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
