一、产品[隔膜阀]的详细资料:

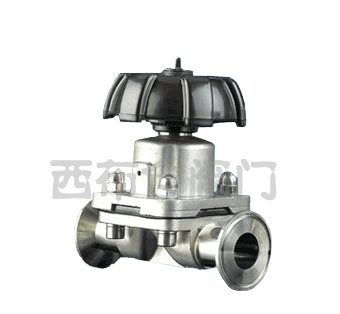

产品名称:药用卫生级隔膜阀

产品特点:工业标准:ISO、DIN、IDF 药用卫生级隔膜阀,药用隔膜阀,隔膜阀

部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮

二、用途:

本阀隔膜采用橡胶,阀体经抛光处理。
适用温度:≤150℃
压力等级:PN(MPa) 1.0

三、材料:

阀体:SUS316L无铁合金
隔膜:硅橡胶

四、测试:

衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、I型连接管焊接(图1):

公称通径 DN

公称压力
MPa

A
mm

B
mm

E
mm

F
mm

15

1.0

108

34

80

89/99

20

118

50.5

80

91/102

25

127

50.5

80

110/123

32

146

50.5

80

129/138

40

159

50.5

120

139/159

50

191

64

120

159/186

订货须知:
一、①药用卫生级隔膜阀产品名称与型号②药用卫生级隔膜阀口径③药用卫生级隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的药用卫生级隔膜阀型号,请按药用卫生级隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
