一、产品[内螺纹隔膜阀]的详细资料:

产品型号:EG11W

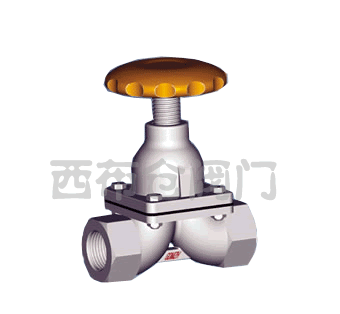

产品名称:内螺纹隔膜阀

产品特点:设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀

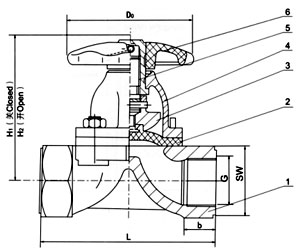

部件列表:1.阀体 2.隔膜 3.阀瓣 4.阀杆 5.阀盖 6、手轮

二、用途:

本阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。
适用温度:≤120℃、≤150℃(按照隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

三、材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
隔膜:橡胶
阀瓣:铸铁、不锈钢
阀杆:碳钢、不锈钢
手轮:铸铁

四、测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、内螺纹隔膜阀主要尺寸参数:

公称通径

公称压力
MPa

工作压力
MPa

L
mm

SW
mm

b
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

DN

G

8

1/4

1.6

1.6

50

20

-

60

66

45

0.6

10

3/8

50

24

-

- -

45

0.7

15

1/2

65

38

8

84

92

50

0.8

20

3/4

85

40

12

93

103

50

1.1

25

1

110

48

18

106

120

66

1.9

32

1 1/4

120

58

18

137

156

96

3.3

40

1 1/2

140

69

18

142

163

96

4.2

50

2

165

85

20

167

192

96

5.8

65

2 1/2

1.0

203

60

20

190

225

165

9.5

80

3

254

105

32

206

246

230

16.2
