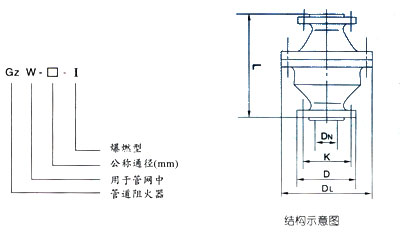

尺寸图


一、产品[阻爆燃型管道阻火器]的详细资料:

产品型号:GZW-1型、GYW-1型

产品名称:阻爆燃型管道阻火器

产品特点:GZW—I型阻爆燃型管道阻火器系可燃气体管道阻火器。其性能符合GBl3347—92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

二、主要用途:

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

三、主要性能:

1、阻火器连续l3次以亚音速火焰试验, 每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。



四、GZW-1型阻爆燃型管道阻火器主要外形与法兰连接尺寸:

型号

规格
(DN)

PN(MPa)

外形尺寸(mm)

螺栓

K

D

D

L

数量

螺纹

GZW-20

20

1.6

75

105

195

200

4

M12

GZW-25

25

85

115

195

200

4

M12

GZW-40

40

110

150

245

240

4

M16

GZW-50

50

125

165

245

240

4

M16

GZW-80

80

160

200

280

250

8

M16

GZW-100

100

180

220

335

260

8

M16

GZW-150

150

240

285

460

360

8

M20

GZW-200

200

295

340

520

420

12

M20

GZW-250

250

355

405

580

430

12

M24

GZW-300

300

410

460

705

450

12

M24

GZW-600

600

770

840

1120

580

20

M33

订货须知:

一、①GZW-1型阻爆燃型管道阻火器产品名称与型号②GZW-1型阻爆燃型管道阻火器口径③GZW-1型阻爆燃型管道阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GZW-1型阻爆燃型管道阻火器型号,请按GZW-1型阻爆燃型管道阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
