一、产品概述:

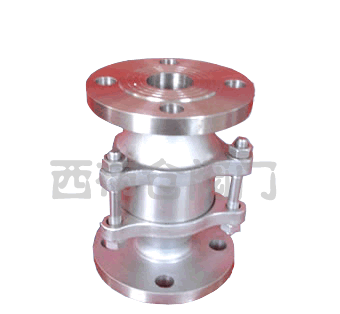

ZGB-1波纹石油储罐阻火器,该产品用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的产品。

性能及特点:
• 该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
• 易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。
• 阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。

维修与保养:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。
• 阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
• 发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
• 重新安装阻火层芯子时,应保证结合面严密不得漏气。

二、零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC

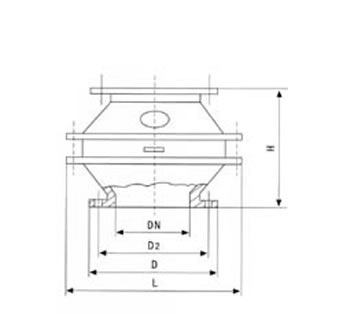

三、ZGB-1型波纹型阻火器国标法兰连接外形尺寸: GB、JB

规格
安装尺寸(mm)
D2 D L
H
N-d
DN50
Ø110 Ø140 220 235
4×14
DN80 Ø150 Ø185 280 270 4×18
DN100
Ø170 Ø205 325 275
4×18
DN150
Ø225 Ø260 425 290
8×18
DN200 Ø280 Ø315 495 305 8×18
DN250 Ø335 Ø370 595 320 12×18
DN300
Ø395 Ø435 655 405
12×23

四、ZGB-1型波纹型阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准:

规格 安装尺寸(mm)
D2 D L
H
N-d
2" Ø120.5 Ø152 220 235
4×19
3" Ø152.5 Ø190 280 270 4×19
4" Ø190.5 Ø229 325 275
8×19
6" Ø241.5 Ø279 425 290
8×22
8" Ø298.5 Ø343 495 305
8×22
10" Ø362 Ø406 595 320 12×25
12" Ø432 Ø483 655 405 12×25

订货须知:

一、①ZGB-1型波纹型阻火器产品名称与型号②ZGB-1型波纹型阻火器口径③ZGB-1型波纹型阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZGB-1型波纹型阻火器型号,请按ZGB-1型波纹型阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
