产品展示当前位置首页 -> 产品展示 -> 止回阀

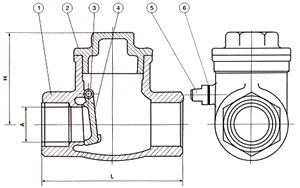

尺寸图


一、产品[内螺纹旋启式止回阀]的详细资料:

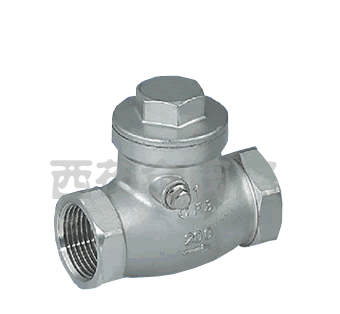

产品名称:内螺纹旋启式止回阀

产品特点:公称压力:2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP DIN259/2999。



二、应用规范:

公称压力:2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G·NPT.BSPT.BSP DIN259/2999

三、主要零件材料:

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

摇杆插销

不锈钢316/304

4

阀瓣

不锈钢CF8M/CF8

5

螺塞

不锈钢316/304

6

螺塞垫片

聚四氟乙烯PTFE

四、内螺纹旋启式止回阀主要连接尺寸及重量:

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

A

15

20

25

32

40

50

65

-

H

42

51

60

67

75

81

93

104

L

65

80

90

105

120

140

180

200

订货须知:
一、①内螺纹旋启式止回阀产品名称与型号②内螺纹旋启式止回阀口径③内螺纹旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的内螺纹旋启式止回阀型号,请按内螺纹旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
