尺寸图


一、产品[升降止回阀]的详细资料:

产品型号:H42型

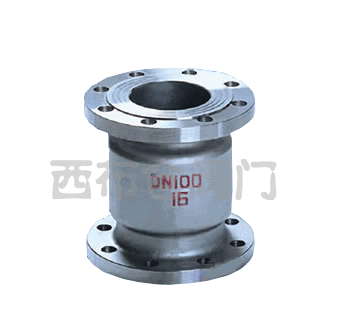

产品名称:升降止回阀



二、应用规范:

1、设计制造按12236—89
2、结构长度按公司规定
3、法兰型式及尺寸JB/T79 94
4、阀门检查和试验按API STD 598

三、主体材质:

CF8、cF3、CFSM、CF3M WC6

四、升降止回阀1.6MPa主要连接尺寸及重量:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

105

150

160

170

180

200

210

275

300

380

D

mm

95

105

115

135

145

160

180

195

215

245

280

335

重量

kg

-

-

-

-

-

7.9

11

12

19.5

36

47

65

五、升降止回阀2.5MPa主要连接尺寸及重量:

尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

150

160

170

180

200

210

275

300

380

D

mm

105

115

135

145

160

180

195

230

275

300

360

重量

kg

-

-

-

-

7.9

11

12

20

38

48

70

六、升降止回阀4.0MPa主要连接尺寸及重量:

尺寸

DN

50

65

80

100

125

150

200

L

mm

170

180

200

210

275

300

380

D

mm

160

180

195

230

270

300

375

重量

kg

7.9

11

12

20

38

48

72

订货须知:

一、①升降止回阀产品名称与型号②升降止回阀口径③升降止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的升降止回阀型号,请按升降止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
