一、产品[升降止回阀]的详细资料:

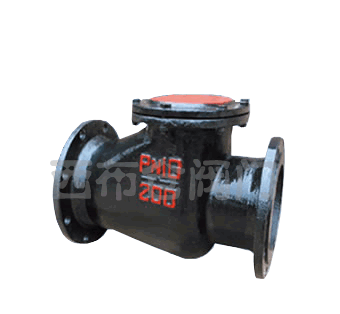

产品型号:H41T-16型

产品名称:升降止回阀

产品特点:应用于工作温度≤200℃的水、蒸汽介质的管路上,作防止介质逆流的单向启闭用。



二、性能规范:

型号

公称
压力

试验压力

工作
温度

通用
介质

强度(水)

密封(水)

H41T-16

1.6

2.4

1.8

≤200

蒸汽、水

三、主要零件材料:

零件名称

材料

阀体

灰铸铁

阀盖

灰铸铁

阀瓣

铸铁铁加黄铜

四、H41T型升降铸铁止回阀外形尺寸和连接尺寸:

型号

公称通径DN(mm)

尺寸(mm)

重量(kg)

L

D

D1

D2

b-f

Z-Φd

H

S

H41t-16

25

160

115

85

65

16-2

4-14

65

32

3

32

180

135

100

78

18-2

4-18

84

36

4.5

40

200

145

110

85

18-3

4-18

96

42

7

50

230

160

125

100

20-3

4-18

115

42

9.5

65

290

180

145

120

20-3

4-18

145

50

13.5

H41t-16

80

310

195

160

135

22-2

8-18

156

-

24.5

100

350

215

180

155

24-3

8-18

170

-

32.5

125

400

245

210

185

26-3

8-18

201

-

50

150

480

280

240

210

28-3

8-23

238

-

70

200

600

335

295

265

30-3

12-23

245

-





五、性能规范:

型号

公称压力

试验压力

工作温度℃

应用介质

强度(水)MPa

密封(水)MPa

H44T-10

1.0

1.5

1.1

≤120

六、主要零件材料:

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁

-

垫片

石棉板

七、H41T型升降铸铁止回阀外形尺寸和连接尺寸:

型号

公称通径DN(mm)

尺寸(mm)

重量(kg)

L

D

D1

D2

b-f

Z-Φd

H

H44T-10

40

200

145

110

85

18-3

4-18

114

10

50

230

160

125

100

20-3

4-18

128

14

65

290

180

145

120

20-3

4-18

129

18

80

310

195

160

135

22-3

4-18

152

26

100

350

215

180

155

22-3

8-18

159

30.5

125

400

245

210

185

24-3

8-18

188

48

150

480

280

240

210

24-3

8-23

224

66

200

495

335

295

265

26-3

26-3

252

95

250

622

398

350

320

28-3

28-3

285

142

300

698

440

400

368

28-4

28-4

351

200
