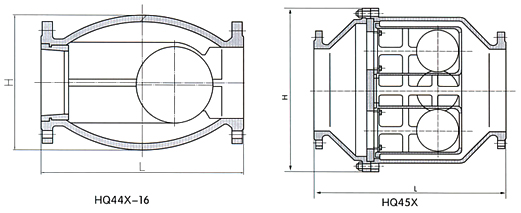

尺寸图


一、产品[滑道滚球式止回阀]的详细资料:

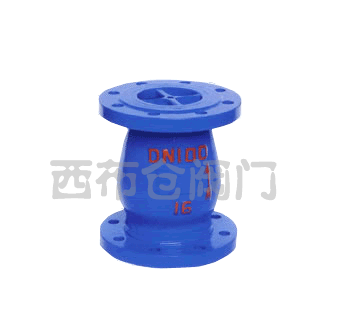

产品名称:滑道滚球式止回阀

产品特点:微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。



二、主要技术参数:

型号

公称压力
(MPa)

壳体试验
压力(MPa)

密封试验
压力(MPd)

阀体材料

球体材料

HQ44 45X10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44 45X16

1.6

2.4

1.76

三、滑道滚球式止回阀主要外形尺寸:

HQ44X-10 16外尺寸

公称通径

200

250

300

350

400

450

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准

四、滑道滚球式止回阀主要外形尺寸:

HQ45X-10 16外尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准

订货须知:

一、①滑道滚球式止回阀产品名称与型号②滑道滚球式止回阀口径③滑道滚球式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的滑道滚球式止回阀型号,请按滑道滚球式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
