一、采用标准:

法兰连接尺寸
结构长度
压力试验
DUB、ANSI、GB(适合中国地区)
DIN、ANSI
API 598

二、主要技术参数:

公称通径
50-1600
公称压力PN(Mpa)
1.0/1.6
试验压力
强度试验
1.5
密封试验
1.1
适用介质
水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
适用温度
-40℃~160℃

三、主要零部件材料:

名称
材料
阀体
铸铁、球墨铸铁、WCB、不锈钢
阀板
CF8M、球墨铸铁、铝青铜、衬橡胶阀板
阀杆
316不锈钢、416不锈钢、蒙乃尔
阀座
NBR、EPDM、Viton、PTFE

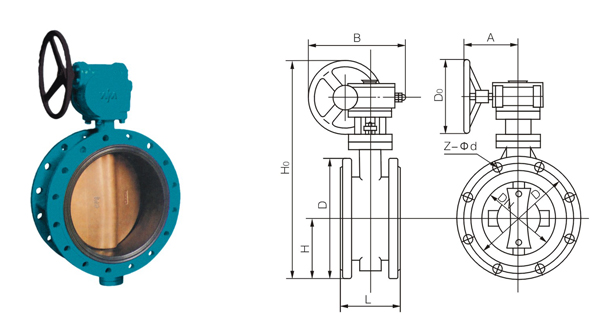

四、WMBV-200系列法兰式蝶阀主要外形连接尺寸:

公称压力
PNMpa)

公称压力
DNmm)

尺寸(mm)

重量
(kg)

L

D1
D
Z-Φd
H
H0
A
B
D0

1.0/1.6

50

108

125

165

4.18

82.5

443

125

125

80

51

65

112

145

185

4.18

92.5

463

125

125

80

62

80

114

160

200

8.18

100

483

125

125

80

73

100

127

180

220

8.18

110

498

125

125

80

87

125

140

210

250

8.18

125

682

325

245

150

98

150

140

240

285

8.22

142.5

736

325

245

150

102

200

152

295

340

8.22

170

800

325

245

150

150

250

165

350

395

12.22

192.5

895

363

313

200

170

300

178

400

445

12.22

222.5

956

363

313

200

220

350

190

460

505

16.22

252.5

1029

363

313

250

350

400

216

515

565

16.26

282.5

1103

363

313

250

430

450

222

565

615

20.26

307.5

1280

465

439

300

550

500

229

620

670

20.26

335

1186

546

431

360

580

600

267

725

780

20.30

390

1321

546

556

360

850

700

430

840

895

24.30

420

1431

546

556

360

950

800

470

950

1015

24.33

477.5

1542

546

556

360

1150

900

510

1050

1115

28.33

11175

1800

617

706

360

1750

1000

550

1160

1230

28.36

582.5

2363

632

706

360

2100

1200

630

1380

1455

32.39

692.5

2583

632

706

360

2580

1400

710

1590

1675

36.42

-

-

-

-

-

2950

1600

790

1820

1915

40.48

-

-

-

-

-

4900

1800

870

2020

2115

44.48

-

-

-

-

-

6300

2000

950

2230

2325

48.48

-

-

-

-

-

9200

注:1、以上蝶阀的密封试验压力DN50~800为1.1MPa;DN900~1000为0.66MPa;DN1200~2000为0.27MPa。
  2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
  3、以上蝶阀的连接尺寸均按1.0MPa标准制造,如阀板衬橡胶等特殊需要,订货时请注明。

订货须知:

一、①WMBV-200系列法兰式蝶阀产品名称与型号②WMBV-200系列法兰式蝶阀口径③WMBV-200系列法兰式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的WMBV-200系列法兰式蝶阀型号,请按WMBV-200系列法兰式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
