一、产品[微阻球形止回阀]的详细资料:

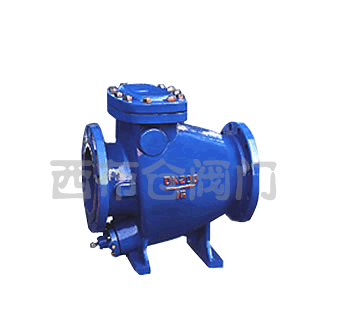

产品名称:微阻球形止回阀

产品特点:该阀用于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力可保障管网安全运行。它具有阀瓣轻、开度大、节电效果 流体阻力小 水锤消除机构设计 密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。



二、主要零件材料:

零件名称

阀体、阀盖

阀 瓣

阀 轴

材 料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢

三、主要技术参数:

型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

最高工作压力
(MPa)

工作温度

适用介质

壳体

密封

T 16
HH44X-10
H 25

20-800

1.0

1.5

1.1

1.0

0-80℃(根
据用户要求
可达200℃)

水、弱腐
蚀性介质

T
HH44X
H

1.6

2.4

1.76

1.6

HH44Z/X

2.5

3.75

2.75

2.5

四、微阻球形止回阀主要外形尺寸(法兰连接尺寸:按JB/T79—94)

公称压力 (MPa)

公称通径DN(mm)

尺 寸(mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300
