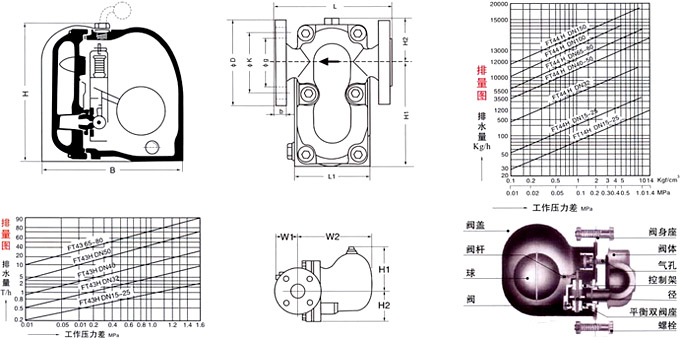

尺寸图


一、产品[杠杆浮球式蒸汽疏水阀]的详细资料:

产品名称:杠杆浮球式蒸汽疏水阀

二、用途:

杠杆浮球疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,应用于冷凝水大排量在的工作场合。

三、特点:

此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0度,适合用于疑结水量的工作场合。

四、主要零件材料表:

主要零部件材料袋

材料

阀体、阀盖

WCB、HT250不锈钢

阀座、阀芯

不锈钢

浮球

不锈钢

控制架

不锈钢

热敏元件

哈氏合金

五、杠杆浮球式蒸汽疏水阀技术参数表:

产品
型号

公称通径DN(mm)

连接
方式

使用压
力(MPa)

温度
(℃)

外形尺寸(mm)

L

L1

H1

H2

W

SFT14-16

15~20

螺纹

0.01~1.6

250

125

155

55

55

155

SF14-16

15~25

螺纹

0.01~1.6

250

190

220

120

80

140

F44-16
(SFT43)
(SFT46)

15~20
25

法兰

0.01~1.6

350

195
215

255

85

115

110

32~50
65~80

法兰

0.01~1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA23 26H

15~20
25
32~50

法兰

0.01~4.0

350

195
215
230

145
235

60
125

90
145

订货须知:

一、①杠杆浮球式蒸汽疏水阀产品名称与型号②杠杆浮球式蒸汽疏水阀口径③杠杆浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的杠杆浮球式蒸汽疏水阀型号,请按杠杆浮球式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
