尺寸图

一、产品[自由浮球式蒸汽疏水阀]的详细资料：

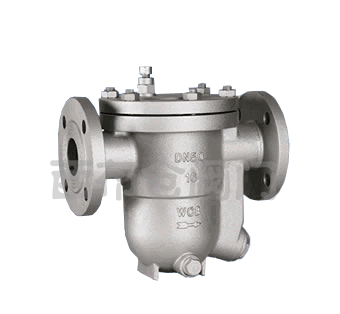

产品名称：自由浮球式蒸汽疏水阀

产品特点：疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

二、工作原理：

本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。

三、结构特点：

1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

四、主要零件材料：

主要零件	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈钢
过滤器	不锈钢

五、不锈钢浮球式疏水阀主要外型及连接尺寸：

尺寸	型号	CS11H-16C
	口径DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

产品型号	口径	尺寸
产品型号	DN	L	H	D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23

订货须知：

一、①不锈钢浮球式疏水阀产品名称与型号②不锈钢浮球式疏水阀口径③不锈钢浮球式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢浮球式疏水阀型号，请按不锈钢浮球式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
