产品展示当前位置首页 -> 产品展示 -> 针型阀

尺寸图


一、主要性能规范:



型号
Type

公称压力PN
Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

1151-40

4.0

6.0

4.4

0.6

4.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

1151-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC

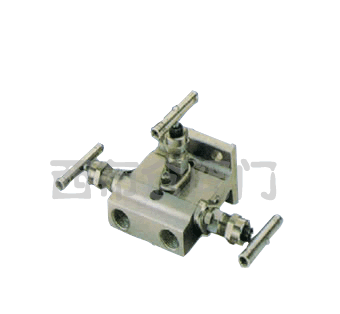

二、三阀组主要外形及连接尺寸:



公称直径
DN(mm)

尺寸 Dimension

重量(kg)Weight

Do

D1

H

L

L1

d

3-6

60

97

220

87

54

3-6

2.2

订货须知:
一、①三阀组产品名称与型号②三阀组口径③三阀组是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的三阀组型号,请按三阀组型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
