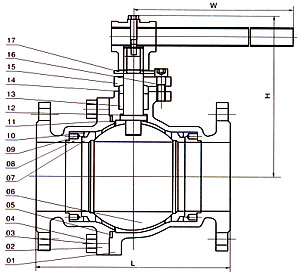

尺寸图


一、产品[国际软密封球阀]的详细资料:

产品型号: Q41PPL-16C

产品名称: 排污球阀

产品特点:适用介质:污水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、液动等 公称通径:DN15-250mm 1/2″-10″ 。



二、主要零件及材质:

序号NO.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PPL

PPL

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

三、技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ASNI B16.25

试验和检验

GB/T9092

AP16D

AP1598

四、试验压力:

压力等级

试验压力(MPa)

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

五、排污球阀PN1.6MPa主要连接尺寸及重量:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160

六、排污球阀PN2.5MPa主要连接尺寸及重量:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500
