一、产品[柱塞式闸阀]的详细资料:

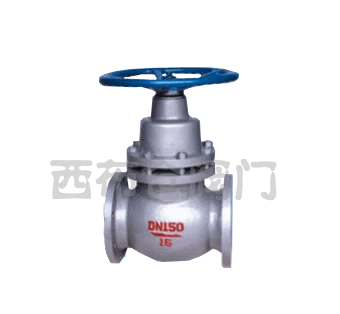

产品名称:金属密封柱塞式闸阀
二、柱塞式闸阀主要连接、结构尺寸:
|
 DN(mm)  |
 UZ41H-16C(Y、P、R)  | |||||||||||||||
|
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  | |
|
 L  |
 130  |
 150  |
 160  |
 180  |
 240  |
 250  |
 265  |
 280  |
 300  |
 325  |
 350  |
 400  |
 450  |
 500  |
 550  |
 600  |
|
 W  |
 100  |
 100  |
 120  |
 140  |
 160  |
 180  |
 200  |
 240  |
 270  |
 310  |
 340  |
 400  |
 520  |
 640  |
 760  |
 900  |
|
 D  |
 95  |
 105  |
 115  |
 135  |
 145  |
 160  |
 180  |
 195  |
 215  |
 245  |
 280  |
 335  |
 405  |
 460  |
 520  |
 580  |
|
 K  |
 65  |
 75  |
 85  |
 100  |
 110  |
 125  |
 145  |
 160  |
 180  |
 210  |
 240  |
 295  |
 355  |
 410  |
 470  |
 525  |
|
 D1  |
 45  |
 55  |
 65  |
 78  |
 85  |
 100  |
 120  |
 135  |
 155  |
 185  |
 210  |
 265  |
 320  |
 375  |
 435  |
 485  |
|
 t  |
 14  |
 14  |
 14  |
 16  |
 16  |
 16  |
 18  |
 20  |
 20  |
 22  |
 24  |
 26  |
 30  |
 30  |
 34  |
 36  |
|
 n-φ  |
 4-14  |
 4-14  |
 4-14  |
 4-18  |
 4-18  |
 4-18  |
 4-18  |
 8-18  |
 8-18  |
 8-18  |
 8-23  |
 8-23  |
 12-23  |
 12-25  |
 16-25  |
 16-30  |
|
 DN(mm)  |
 UZ41H-25C(Y、P、R)  | |||||||||||||||
|
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  | |
|
 L  |
 130  |
 150  |
 160  |
 180  |
 240  |
 250  |
 265  |
 280  |
 300  |
 325  |
 350  |
 400  |
 450  |
 500  |
 550  |
 600  |
|
 W  |
 100  |
 100  |
 120  |
 140  |
 160  |
 180  |
 200  |
 240  |
 280  |
 310  |
 340  |
 400  |
 520  |
 640  |
 760  |
 900  |
|
 D  |
 95  |
 105  |
 115  |
 135  |
 145  |
 160  |
 180  |
 195  |
 230  |
 270  |
 300  |
 360  |
 425  |
 485  |
 550  |
 610  |
|
 K  |
 65  |
 75  |
 85  |
 100  |
 110  |
 125  |
 145  |
 160  |
 190  |
 220  |
 250  |
 310  |
 370  |
 430  |
 490  |
 550  |
|
 D1  |
 45  |
 55  |
 65  |
 78  |
 85  |
 100  |
 120  |
 135  |
 160  |
 188  |
 218  |
 278  |
 332  |
 390  |
 448  |
 505  |
|
 t  |
 16  |
 16  |
 16  |
 18  |
 18  |
 20  |
 22  |
 22  |
 24  |
 28  |
 30  |
 34  |
 36  |
 40  |
 44  |
 48  |
|
 n-φ  |
 4-14  |
 4-14  |
 4-14  |
 4-18  |
 4-18  |
 4-18  |
 8-18  |
 8-18  |
 8-23  |
 8-25  |
 8-25  |
 12-25  |
 12-30  |
 16-30  |
 16-34  |
 16-34  |
|
 DN(mm)  |
 UZ41H-40C(Y、P、R)  | |||||||||||||||
|
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  | |
|
 L  |
 130  |
 150  |
 160  |
 180  |
 200  |
 250  |
 265  |
 280  |
 300  |
 325  |
 350  |
 400  |
 450  |
 500  |
 550  |
 600  |
|
 W  |
 100  |
 100  |
 120  |
 140  |
 160  |
 180  |
 200  |
 240  |
 280  |
 310  |
 340  |
 400  |
 520  |
 640  |
 760  |
 900  |
|
 D  |
 95  |
 105  |
 115  |
 135  |
 145  |
 160  |
 180  |
 195  |
 230  |
 270  |
 300  |
 375  |
 445  |
 510  |
 570  |
 655  |
|
 K  |
 65  |
 75  |
 85  |
 100  |
 110  |
 125  |
 145  |
 160  |
 190  |
 220  |
 250  |
 320  |
 385  |
 450  |
 510  |
 585  |
|
 D1  |
 45  |
 55  |
 65  |
 78  |
 85  |
 100  |
 120  |
 135  |
 160  |
 188  |
 218  |
 282  |
 345  |
 408  |
 465  |
 535  |
|
 t  |
 16  |
 16  |
 16  |
 18  |
 18  |
 20  |
 22  |
 22  |
 24  |
 28  |
 30  |
 38  |
 42  |
 46  |
 52  |
 58  |
|
 n-φ  |
 4-14  |
 4-14  |
 4-14  |
 4-18  |
 4-18  |
 4-18  |
 8-18  |
 8-18  |
 8-12  |
 8-26  |
 8-26  |
 12-30  |
 12-33  |
 16-33  |
 16-36  |
 16-39  |
|
 DN(mm)  |
 UZ41H-64C(Y、R、P)  | ||||||
|
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  | |
|
 L  |
 250  |
 280  |
 310  |
 350  |
 400  |
 450  |
 550  |
|
 W  |
 200  |
 240  |
 280  |
 310  |
 340  |
 400  |
 520  |
|
 D  |
 175  |
 200  |
 210  |
 250  |
 295  |
 340  |
 405  |
|
 K  |
 135  |
 160  |
 170  |
 200  |
 240  |
 280  |
 345  |
|
 D1  |
 105  |
 130  |
 140  |
 168  |
 202  |
 240  |
 300  |
|
 t  |
 26  |
 28  |
 30  |
 32  |
 36  |
 38  |
 44  |
|
 n-φ  |
 4-23  |
 8-23  |
 8-23  |
 8-25  |
 8-30  |
 8-34  |
 12-34  |
|
 DN(mm)  |
 UZ41H-100C(Y、R、P)  | ||||||
|
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  | |
|
 L  |
 250  |
 280  |
 310  |
 350  |
 400  |
 450  |
 550  |
|
 W  |
 200  |
 240  |
 280  |
 310  |
 340  |
 400  |
 520  |
|
 D  |
 195  |
 220  |
 230  |
 285  |
 310  |
 350  |
 430  |
|
 K  |
 145  |
 170  |
 180  |
 210  |
 250  |
 290  |
 360  |
|
 D1  |
 112  |
 138  |
 148  |
 172  |
 210  |
 250  |
 312  |
|
 t  |
 28  |
 32  |
 34  |
 38  |
 42  |
 40  |
 54  |
|
 n-φ  |
 4-25  |
 8-25  |
 8-23  |
 8-30  |
 8-34  |
 12-34  |
 12-41  |
采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式,即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至最高点,但还是在保护套内。
这种手轮的操作机构优点如下:
1、手轮不上、下运动所占用的空间小,适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩,不直接作用在阀杆上,则阀杆不易产生弯曲变形,而转动扭矩小。
3、阀杆在保护套中上、下运动,与外界隔离,适用于室外安装,避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。
订货须知:
一、①柱塞式闸阀产品名称与型号②柱塞式闸阀口径③柱塞式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的柱塞式闸阀型号,请按柱塞式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
