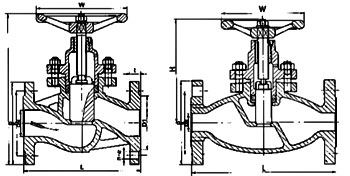

尺寸图


一、产品[截止阀]的详细资料:

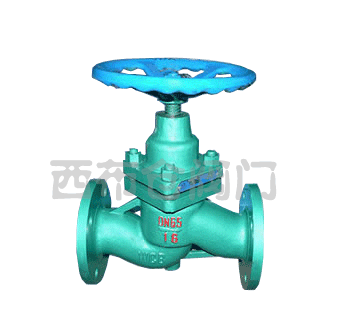

产品名称:金属密封柱塞阀柱塞截止阀

UJ41H-16C性能规范:
公称压力(PN):1.6Mpa
低压气密封试验压力:0.6Mpa
强度试验压力(PT):2.4Mpa
适用介质:蒸汽、油品、水

UJ41H(Y)-25性能规范:
公称压力(PN):2.5-4Mpa
低压气密封试验压力:0.6Mpa
强度试验压力(PT):3.75-6Mpa
适用介质:蒸汽、油品、水

二、金属密封柱塞阀主要连接、结构尺寸:

DN(mm)
尺寸(mm)

UJ41H-16C、Y、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

495

622

698

787

914

H

170

190

210

250

270

300

340

380

420

450

540

640

740

850

970

1100

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D1

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

t

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

36

n-φ

4-14

4-14

4-18

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

重量(千克)

3.5

4.5

5.5

8

11.5

15

21

30

42

55

90

142

210

290

500

-

DN(mm)
尺寸(mm)

UJ41H(Y)-25C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

495

622

698

787

914

H

170

190

200

230

260

280

300

370

400

420

510

590

710

830

950

1080

W

100

100

120

140

160

180

200

240

270

310

340

400

520

540

780

900

D

95

105

115

135

145

160

180

195

230

270

200

375

445

510

570

655

K

65

75

85

100

110

125

145

160

190

220

250

320

385

450

510

585

D1

39

50

57

65

75

87

109

120

148

175

203

259

312

363

421

473

t

16

16

16

18

18

20

22

22

24

22

30

38

42

46

52

58

n-φ

4-14

4-14

4-18

4-18

4-18

4-18

4-18

8-18

8-23

8-25

8-25

12-30

12-34

16-34

16-34

16-41

DN(mm)
尺寸(mm)

UJ41H-40C、Y、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

533

622

711

838

914

H

170

190

210

250

270

300

340

380

420

460

540

640

740

850

980

1100

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D1

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

505

t

16

16

16

18

18

20

22

22

24

28

30

34

36

40

44

48

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

重量(千克)

3.5

4.5

5.5

8

11.5

15

21

30

42.5

57

91

150

220

300

550

-

订货须知:

一、①金属密封柱塞阀产品名称与型号②金属密封柱塞阀口径③金属密封柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的金属密封柱塞阀型号,请按金属密封柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
