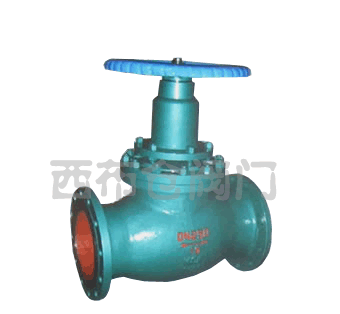

柱塞阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 柱塞阀

一、产品概述：

二、产品特点：

三、结构性能及原理：

。

四、主要零件及材料：

型号规格

通径
DN(mm)

试验压力 PN (MPa)
(1.6-6.4)

主要技术性能

阀门材料选用

壳体

密封

适用
介质

适用
温度
(℃)

阀体
阀盖
机架

活塞盖

阀杆
活塞

缸套
堆焊

垫料

丝杆
螺母

活塞盖
螺栓
弹垫

手轮

HSFJ41H HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(气密0.6)

水
蒸汽
气
油品
酸类等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
(308)
(Y)合金

金属
不锈钢
缠绕
石墨

铜
H62

1Cr18Ni9Ti
(304)

灰铸铁
马钢

五、主要性能规范：

型号规格	公称压力 PN(MPa)	试验压力 ps(MPa)		使用温度 ≤(℃)	适用介质
		壳体	密封
HSF41 H-FX-16C	1.6	2.4	1.76 (气密) O．6	180-320℃	水、蒸汽、气、油品等
HSF41H-PPL-16P				280-320℃
HSF41W-FX-16P				180-320℃	水、蒸汽、气、油品等弱腐蚀介质类
HSF41W-PPL-16R				280-320℃	硝、醋酸类
HSF41W-SF-16R3				150-200℃	尿素等强腐蚀介质类
HSF41H-PTEF-16C				180-200℃	水蒸汽油品等
HSF41H-S×-16Z				120-180℃	水蒸汽、气等 (不耐油)

六、柱塞阀PNl.6法兰连接可调节活塞阀HsFJ41H/W-16-主要连接尺寸及重量：

公称压力PN(MPa)	公称通径 DN(mm)	尺寸 (mm)									重量 (kg)
公称压力PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	Do	重量 (kg)
1.6	40	200	145	110	85	18	4-φ18	190	230	160	12.5
	50	230	160	125	100	20	4-φ18	205	245	180	16
	65	290	180	145	120	20	4-φ18	245	305	200	26
	80	310	195	160	135	22	8-φ18	285	365	240	35
	100	350	215	180	155	24	8-φ18	320	405	280	32
	125	400	245	210	185	26	8-φ18	340	415	320	64
	150	480	280	240	210	28	8-φ23	410	510	350	110
	200	600	335	295	265	30	12-φ23	530	650	450	168
	250	650	405	355	320	32	12-φ25	560	700	500	245
	300	750	460	410	375	34	12-φ25	670	850	550	580
	350	780	520	470	435	38	16-φ25	680	870	600	670
	400	914	580	525	485	40	16-φ30	820	1050	700	720
	450	1050	640	585	545	40	20-φ30	1100	1250	带伞齿轮传动装置	1340
	500	1150	705	650	608	44	20-φ34	100	1650		1400
	600	1350	840	770	718	48	20-φ41	1480	1800		1750

说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(Z)表示闸阀管道法兰连接长度尺寸：3、(A)表示美标法兰连接长度尺寸。

七、柱塞阀PN2.5法兰连接可调节活塞阀HSFJ41H/W-25-主要连接尺寸及重量：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (kg)
2.5	40	200	145	11O	85	18	8-φ18	200	240	160	14
	50	230	160	125	100	20	8-φ18	215	255	180	19
	65	290	180	145	120	22	8-φ18	255	315	200	30
	80	31O	195	160	135	22	8-φ18	295	375	240	42
	100	350	230	190	160	24	8-φ23	330	415	280	60
	125	400	270	220	188	28	8-φ25	350	425	320	95
	150	480	300	250	218	30	8-φ25	420	520	350	100
	200	600	360	310	278	34	12-φ25	530	650	450	170
	250	650	425	370	332	36	12-φ30	560	700	500	248
	300	750	485	430	392	40	16-φ30	670	850	550	310
	350	780	550	490	448	44	16-φ34	680	870	600	600
	400	914	610	550	505	48	16-φ34	820	1050	700	760
	450	1050	660	600	555	50	20-φ34	-	1250	带伞齿轮传动装置	1380
	500	1150	730	600	610	52	20-φ41	-	1650		1500
	600	1350	840	770	718	56	20-φ41	-	1800		1900

八、柱塞阀PN4．0法兰连接可调节活塞阀HSFJ41H/W-40-主要连接尺寸及重量：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									凹下部分直径	凹下部分高度和深度	重量 (kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	DO	D6	f1=f2	重量 (kg)
4.0	40	200	145	11O	85	18	4-φ1 8	200	240	160	76	3-4	14
	50	230	160	125	100	20	4-φ18	215	255	180	88	3-4	18
	65	290	180	145	120	22	8-φ18	255	315	200	110	3-4	28
	80	310	195	160	135	22	8-φ18	295	375	240	121	3-4	40
	1OO	350	230	190	160	24	8-φ23	330	415	280	150	3-4.5	55
	125	400	270	220	188	28	8-φ25	350	425	320	176	3-4.5	78
	150	480	300	250	218	30	8-φ25	420	520	350	204	3-4.5	124
	200	600	375	320	282	38	12-φ30	530	650	450	260	3-4.5	195
	250	650	445	385	345	42	12-φ34	560	700	500	313	3-4.5	295
	300	750	510	450	408	46	16-φ34	670	850	550	364	3-4.5	650
	350	780	570	510	465	52	16-φ34	680	870	600	422	4-5	760
	400	914	655	585	535	58	16-φ41	820	1050	700	474	4-5	860
	450	1050	680	61O	560	60	20-φ41	-	1250	-	-	带伞齿轮传动装置	1500
	500	1150	755	670	612	62	20-φ48	-	1650		-		1700
	600	1350	890	795	730	62	20-φ54	-	1800		-		2200

说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(Z)表示闸阀管道法兰连接长度尺寸；3、(A)表示美标法兰连接长度尺寸。

订货须知：
一、①柱塞阀产品名称与型号②柱塞阀口径③柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的柱塞阀型号，请按柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
