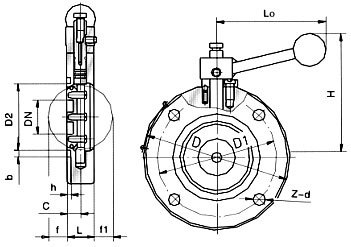

尺寸图


一、产品[高真空蝶阀]的详细资料:

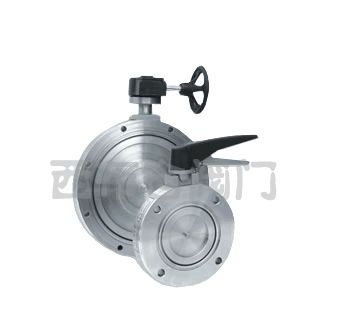

产品名称:GI高真空蝶阀

产品特点:GI系列高真空蝶阀,高真空蝶阀,真空蝶阀

高真空蝶阀的详细资料:GI系列高真空蝶阀,高真空蝶阀,真空蝶阀



二、主要性能规范:

公称通径(mm)

32

40

50

65

80

100

125

150

200

250

300

适用范围(Pa)

133.3х10-4 ~ 1.02х05

介质温度(℃)

-25~80

连接法兰

JB/T919  GB/T6070

漏气速率(L/s)

≤1.33×0-4

流导(分子流)(L/s)

25

48

97

178

260

546

938

1328

2611

3962

6159

三、采用标准:

设计与制造

连接法兰

检验与试验

JB/T4079-91

JB/T919  GB/T6070

JB/T4079 JB/T6446

四、主要零材料:

零件名称

阀体和蝶板

构件

密封垫(阀体、蝶板)

材料

碳素钢(镀镍)

2Cr13

丁腈橡胶

不锈钢

不锈钢

丁腈橡胶/氟橡胶

五、主要尺寸及重量:

型号

公称通径(mm)

主要尺寸(mm)

重量(kg)

D

L

L0≈

H≈

D1

Z-d

D2

b

h

f≈

f1≈

c≈

GI-32

32

78

22

82

76

64

4-7

36

5.3

3

5.8

5.8

11

0.74

GI-40

40

85

22

82

80

70

4-7

44

5.3

3

9.6

9.6

11

0.86

GI-50

50

110

22

95

98

90

4-9

55

5.3

3

14.5

14.5

11

1.35

GI-80

80

145

30

132

153

125

4-9

85

5.3

3

25.5

25.5

15

3.19

GI-100

100

170

30

132

165

145

4-12

105

5.3

3

35.4

35.4

15

3.9

GI-150

150

220

35

167

200

195

8-12

156

8

4.5

57.8

57.8

17.5

6.67

GI-200

200

275

40

232

295

250

8-12

208

8

4.5

80.5

80.5

20

10.85

GI-250

250

330

45

269

292

300

8-12

258

8

4.5

103

103

22.5

16.1

GI-300

300

380

55

358

368

350

8-14

308

8

4.5

123

123

27.5

23.7

六、主要尺寸及重量:

型号

公称通径(mm)

主要尺寸(mm)

重量(kg)

D

D1

h

H

H1

B

Z-Фd

GIQ-40

40

70

85

22

109.5

51

91

4-Ф7

2

GIQ-50

50

90

110

135

64

4-Ф9

3

GIQ-80

80

125

145

30

284.5

92

136

4-Ф9

5.5

GIQ-100

100

145

170

309

104

4-Ф12

6

GIQ-150

150

195

220

35

366

136

164.6

8-Ф12

10

GIQ-200

200

250

275

40

422.5

165

199

8-Ф12

16

GIQ-250

250

300

330

45

482

197

8-Ф14

21

GIQ-300

300

350

380

55

543

233

224.6

8-Ф14

30

GIQ-400

400

465

500

60

686

293

253

8-Ф18

56

GIQ-500

500

565

600

80

742

355

300

12-Ф18

95

GIQ-600

600

670

710

100

912

428.5

330

12-Ф21

148

GIQ-800

800

880

920

130

117

565

445

20-Ф21

220



订货须知

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
