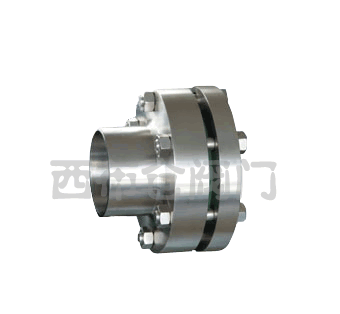

直通视镜:用于排液或糟前的固流,冷却水等液体管路上以观察液体流动情况。阀体材料:有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围:有2.5、6公斤/厘米2两种。工作温度:金属≤200℃,塑料≤80℃,允许急变温度80℃ 公称直径:DN15~DN150厘米。 带颈视镜价格,带颈视镜厂家,带颈视镜报价
视镜的详细资料:
带颈视镜价格,带颈视镜厂家,带颈视镜报价

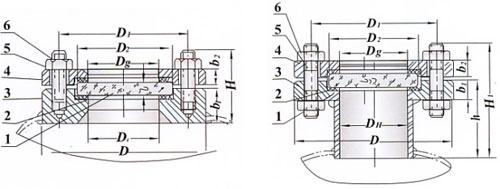

尺寸图

一、视镜标记及标准图号

标记

标准图号

重量(公斤)

标记

标准图号

重量(公斤)

视镜I
Pg6

Dg50

JB593-64-1

2.3

带颈
视镜I
Pg6

Dg50

JB595-64-1

1.7

Dg80

JB593-64-2

3.5

Dg80

JB595-64-2

3.3

Dg125

JB593-64-3

7.7

Dg125

JB595-64-3

6.7

Dg150

JB593-64-4

9.1

Dg150

JB595-64-4

8.6

视镜Ⅱ
Pg6

Dg50

JB593-64-5

2.3

带颈
视镜Ⅱ
Pg6

Dg50

JB595-64-5

1.7

Dg80

JB593-64-6

3.5

Dg80

JB595-64-6

3.3

Dg125

JB593-64-7

7.7

Dg125

JB595-64-7

6.7

Dg150

JB593-64-8

9.1

Dg150

JB595-64-8

8.6

视镜Ⅲ
Pg6

Dg50

JB594-64-1

2.3

带颈
衬里
视镜Ⅲ
Pg6

Dg50

JB595-64-1

1.8

Dg80

JB594-64-2

3.6

Dg80

JB595-64-2

3.5

Dg125

JB594-64-3

7.8

Dg125

JB595-64-3

7

Dg150

JB594-64-4

9.3

Dg150

JB595-64-4

9

二、明细表
尺寸图

件名

名称

数量

材料

碳素钢Ⅰ

碳素钢Ⅱ

碳素钢Ⅲ

1

视镜玻璃

1

石棉橡胶板

2

衬??? 垫

2

A3F

3

接??? 缘

1

4

压 紧 环

1

5

双头螺杆

见尺寸表

6

螺?? 母

见尺寸表

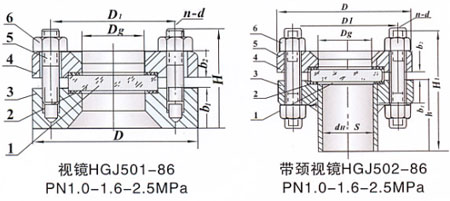

三、视镜、带颈视镜表尺寸及标准图图号(mm)

公称
直径
Dg

公称
压力Pg
Kgt/cm2(Mpa)

D

D1

b1

b2

bHxS

h

=H

=H1

50

10(0.98)

130

100

34/22

22

57×3.5

70

79

113

16(1.57)

130

100

34/24

24

57×3.5

70

79

116

25(2.45)

130

100

34/26

26

57×3.5

70

84

120

80

10(0.98)

160

130

36/24

24

89×4

70

86

120

16(1.57)

160

130

36/26

26

89×4

70

91

127

25(2.45)

160

130

36/28

28

89×4

70

96

128

100

10(0.98)

200

165

40/26

26

108×4

80

100

142

16(1.57)

200

165

40/28

28

108×4

80

105

143

125

10(0.98)

225

190

40/28

28

133×4

80

105

143

150

10(0.98)

250

215

40/30

30

159×4.5

80

110

150

螺柱

重量

标准图图号

数量N

直径D

碳素钢

不锈钢

M12

6

4.7/4.2

HGJ501/502-86

1

HGJ501/502-86

11

M12

6

4.9/4.5

2

12

M12

6

5.1/5.0

3

13

M12

8

6.8/6.4

4

14

M12

8

7.1/7.0

5

15

M12

8

7.4/7.4

6

16

M16

8

12.0/10.9

7

17

M16

8

12.5/11.6

8

18

M16

8

14.7/13.6

9

19

M16

12

17.6/17.4

10

20

订货须知:

一、①直通视镜产品名称与型号②直通视镜口径③直通视镜是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的直通视镜型号,请按直通视镜型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
