一、产品[自力式压力调节阀]的详细资料:

产品型号:ZZYP型

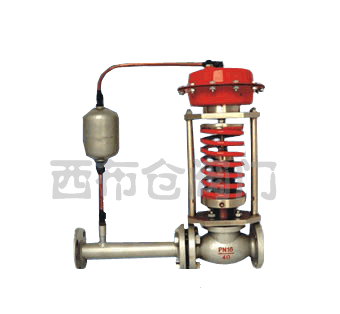

产品名称:自力式压力调节阀

产品特点:ZZYP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。

二、主要技术参数和性能指标:

公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数(KV)
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程(mm)
8
10
14
20
25
40
50
60
70
公称压力(MPa)
1.6 4.0 6.4
压力调节范围(Mpa)
15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性
快开
调节精度%
±5
使用温度(℃)
≤350
1、允许泄漏量
硬密封(1/h)
单座:≤10-4阀额定容量(IV)级;双座、套筒:≤5×10-4阀额定容量(II级)
软密封(1/h)
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
2、减压比
最大
10
最小
1.25

三、ZZYP自力式压力调节阀型图说明:

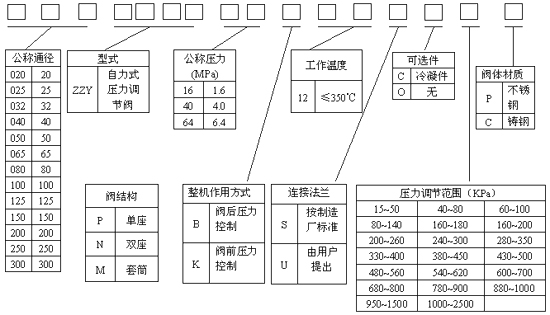

性能图

尺寸图

四、ZZYP自力式压力调节阀外形尺寸与重量:

公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
法兰接管尺寸(B)
383
512
603
862
1023
1380
1800
2000
2200
法兰端面距(L)
150
160
180
200
230
290
310
350
400
480
600
730
850







Kpa
15-140
H
475
520
540
710
780
840
880
915
940
1000
A
280
308

200-500

H
455
500
520
690
760
800
870
880
900
950
A
230

120-300

H
450
490
510
680
750
790
860
870
890
940
A
176
194
280

480-1000

H
445
480
670
740
780
850
860
880
930
A
176
194
280

600-1500

H
445
570
600
820
890
950
1000
1100
1200
A
85
96
1000-2500
H
445
570
600
820
980
950
1000
1100
1200
A
85
96
重量(Kg)
26
37
42
72
90
114
130
144
180
200
250
导压管接头螺纹
M1.6×1.5

订货须知:

一、①ZZYP自力式压力调节阀产品名称与型号②ZZYP自力式压力调节阀口径③ZZYP自力式压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZYP自力式压力调节阀型号,请按ZZYP自力式压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
