一、产品概述:

用途:VB-7000系列法兰阀调节阀用于空调通风、热处理厂的工业和工厂流体控制。

结构:VB-7000系列法兰阀调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。

安装:

1.按阀体显示的流动方向安装

2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。

3.管道与阀体相连接时必须完全吻合。并不受振动。

4.用高温流体(如蒸汽、过热的水、透热液体)作业的工厂,安装时应使用伸缩接头,以避免管道膨胀挤压阀体。

5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。

6.需留出足够的空间以便日常维护时,从阀体上拆卸驱动器。

7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中,也不能置于蒸汽、水力喷射或滴漏处。

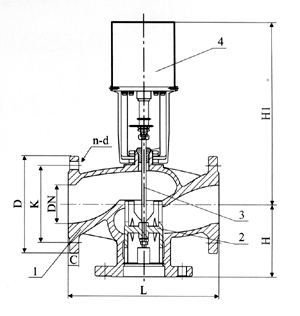

二、外形尺寸:

三、阀门的型号及尺寸:

型号
规格
DN(mm)
主要尺寸(mm)
行程
(mm)
执行程
△Pmax
关闭压差
二通
三通
L
H
H1
D
K
C
n-d
(KPa)
VB7200-50
VB7300-50
50
23
450
145
165
125
20
4-18
45
500
500
VB7200-65
VB7300-65
65
290
468
150
185
145
20
4-18
45
400
400
VB7200-80
VB7300-80
80
310
475
185
200
160
20
8-18
45
300
300
VB7200-100
VB7300-100
100
350
475
205
220
180
22
8-18
45
300
300
VB7200-125
VB7300-125
125
400
504
230
250
210
22
8-18
45
200
200
VB7200-150
VB7300-150
150
410
532
280
285
240
24
8-22
45
100
100
VB7200-200
VB7300-200
200
520
550
280
340
295
30
12-22
45
100
100

订货须知:

一、①VB-7000电动温度调节阀产品名称与型号②VB-7000电动温度调节阀口径③VB-7000电动温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的VB-7000电动温度调节阀型号,请按VB-7000电动温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
