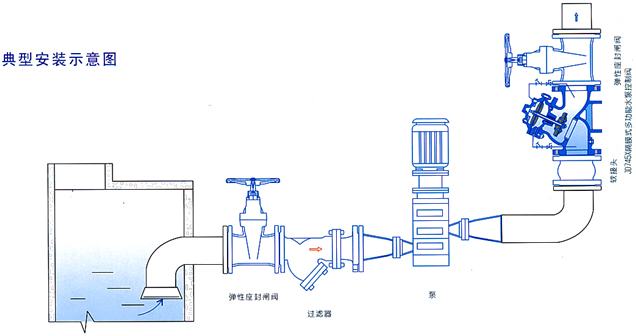

安装示意图

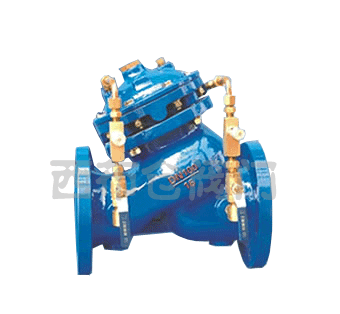

产品[隔膜式多功能水泵控制阀]的详细资料

产品型号:
JD745X
产品名称:
隔膜式多功能水泵控制阀
产品特点:
隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他绐水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。隔膜式多功能水泵控制阀,多功能水泵控制阀,隔膜式控制阀
隔膜式多功能水泵控制阀的详细资料:
隔膜式多功能水泵控制阀,多功能水泵控制阀,隔膜式控制阀
该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闻按扭,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小。隔膜式适用T600口径以下的阀门。

二、主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

205

216

250

320

365

415

500

605

698

787

914

978

978

1150

H

293

328

364

418

481

543

673

729

927

957

1188

1218

1256

1600

订货须知:

一、①JD745X隔膜式多功能水泵控制阀产品名称与型号②JD745X隔膜式多功能水泵控制阀口径③JD745X隔膜式多功能水泵控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的JD745X隔膜式多功能水泵控制阀阀型号,请按JD745X隔膜式多功能水泵控制阀阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
