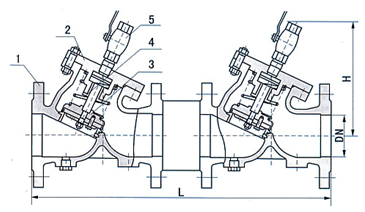

尺寸图



产品[防污隔断阀]的详细资料
产品型号:
HS41X
产品名称:

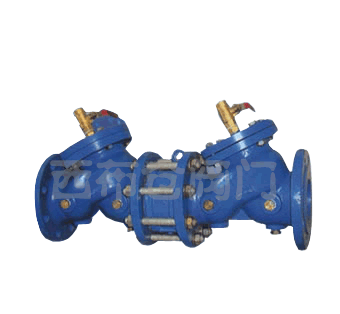

防污隔断阀
产品特点:
HS41x防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。 HS41X防污隔断阀,防污隔断阀,隔断阀
防污隔断阀的详细资料:

一、主要零部件材料

序号

零部件名称

材质

1

阀体

铸铁、球墨铸铁镕钢

2

阀盖

铸铁球墨铸铁铸钢

3

阀盘

球墨铸铁

4

弹簧

不锈钢、铬钒钢

5

放污阀

黄铜


二、主要技术参数
公称压力:1.0~2.5MPa
公称通径:50~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T l7241.6 GB/T 9113
试验标准:GB/T13927 API1598

三、主要连接外型尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

458

482

551

653

735

973

1008

1186

1340

1505

1670

1886

1986

2318

H

210

235

264

308

356

400

503

595

705

705

905

910

921

1210

订货须知:

一、①HS41x防污隔断阀产品名称与型号②HS41x防污隔断阀口径③HS41x防污隔断阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的HS41x防污隔断阀型号,请按HS41x防污隔断阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
