产品[快开排泥阀]的详细资料
产品型号:
JM744X/JM644X
产品名称:

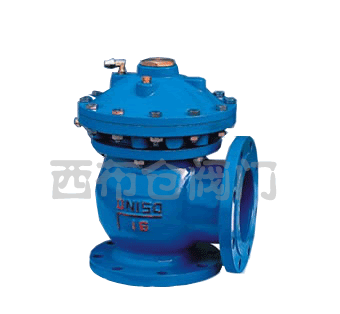

快开排泥阀
产品特点:
JM744X、JM644X隔膜式液压、气动快开排泥阀,是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。快开排泥阀价格,快开排泥阀报价,快开排泥阀厂家
快开排泥阀的详细资料:
快开排泥阀价格,快开排泥阀报价,快开排泥阀厂家
该阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该阀将隔膜代替活塞无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。

一、技术参数
公称压力0 6MPa、1 0MPa
公称通径:100"~400mm
最低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

二、主要零部件材料

零件名称

月体、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


三、主要外形连接尺寸

DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

53

0615

785

880

970

订货须知:

一、①JM744X、JM644X隔膜式液压、气动快开排泥阀产品名称与型号②JM744X、JM644X隔膜式液压、气动快开排泥阀口径③JM744X、JM644X隔膜式液压、气动快开排泥阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的JM744X、JM644X隔膜式液压、气动快开排泥阀型号,请按JM744X、JM644X隔膜式液压、气动快开排泥阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
