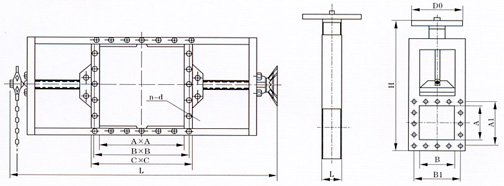

尺寸图


一、产品[螺旋闸阀]的详细资料:

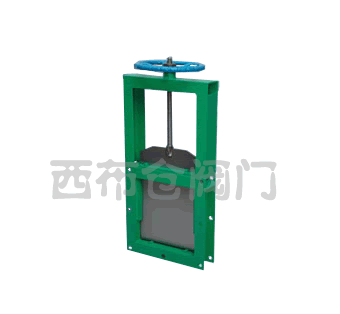

产品名称:螺旋闸阀

产品特点:螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。



二、特点:

结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

三、螺旋闸阀主要零件材料及连接尺寸

类别

A×A

B×B

C×C

H

L

n-d

重量

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636

说明

LMD-单向

I-手轮

距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)

LMS-双向

Ⅱ-链轮




订货须知:
一、①螺旋闸阀产品名称与型号②螺旋闸阀口径③螺旋闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的螺旋闸阀型号,请按螺旋闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
