尺寸图

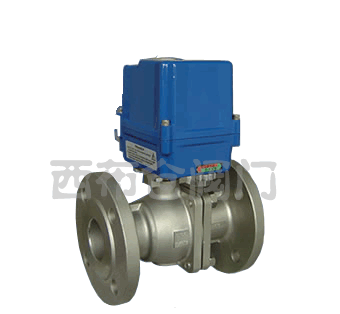

一、产品[电动二通调节球阀(法兰式、对夹式、台湾三片式丝扣)]的详细资料:

产品型号: ZAJQ型

产品名称: 电动二通调节球阀(法兰式、对夹式、台湾三片式丝扣)

产品特点: ZAJQ型智能电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、适合于介质是粘稠,含颗粒,纤维性质的场合。目前应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、阀体:

形式:角型单座铸造阀
公称通径:20-300mm
公称形式:PN1.6 4.0 6.4Mpa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、阀内组件:

阀芯形式: O型阀芯
流量特性: 快开型
材 料: 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料:聚四氟乙烯、PPL、硬密封


四、流量特性表:

公称通径(DN)
不同开度角下的Kv值
温度
10o
20o
30o
40o
50o
60o
70o
80o
90o
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
35
71
133
248
398
620
890
150
20
40
8/0
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2543
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100

五、执行机构:

类型:可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能:请参阅相应执行机构与阀门定位器说明书。

六、电动调节球阀规格参数:

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(Kv)
20
38
72
110
170
215
380
550
890
1400
2000
3580
5650
8100
可调动作范围
0-90o
允许压差△P
小于公称压力(1.6MPa)
泄漏量Q
按AP1598标准测试 无泄漏
环境温度℃
-20~60℃
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1
350:1
配用执行机构
PSQ101, 381RSA-05DTR-05
DTR-10 PSQ201, DTR-20381RSC-30
DTR-40381RSC-50
PSQ701DTR-60

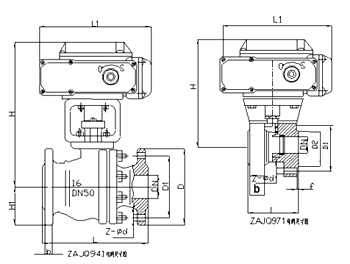

七、ZAJQ941型电动球阀外形尺寸:

公称通径DN
L
D
H
L1
D1
b
Z-Ød
H1
L2
压力
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
1.6/2.5/4.0
15
130/130/130
95
275
157
65
14/16/16
4-14
48
208
20
140/140/140
105
280
157
75
14/16/16
4-14
53
208
25
150/150/150
115
287
157
85
14/16/16
4-14
58
208
32
165/165/180
135
384
208
100
16/18/18
4-18
68
208
40
180/180/200
145
312
208
110
16/18/18
4-18
73
208
50
200/200/220
160
325
208
125
16/20/20
4-18
80
208
65
220/220/250
180
335
256
145
18/22/22
4-18/8-18/8-18
90
256
80
250/250/280
195
365
256
160
20/22/22
8-18
98
256
100
280/280/320
215/230/230
400
256
180/190/190
20/24/24
8-18/8-23/8-23
120
256
125
320/320/400
245/270/270
420
256
210/220/220
24/28/30
8-23/8-25/8-25
140
256
150
360/360/400
280/300/300
440
256
240/250/250
24/28/30
8-23/8-25/8-25
167
256
200
400/400/550
335/360/375
470
256
295/310/320
26/34/38
12-23/12-25/12-30
210
256
250
630 750
405 470
545
380
300
750 870
460 530
580
380

尺寸图

八、ZAJQ971超短型电动对夹式球阀外形尺寸:

公称通径DN
L
H
D
D1
D2
b
f
L1
Z-Ød
15
35
275
90
65
45
14/16
2
157
4-12
20
38
280
100
75
55
14/16
2
157
4-12
25
42
287
110
85
65
14/16
2
157
4-12
32
50
297
130
100
78
16/18
2
208
4-16
40
60
312
145
110
85
16/18
3
208
4-16
50
70
325
160
125
100
16/20
3
256
4/8-16
65
95
335
180
145
120
18/22
3
256
4/8-16
80
118
365
190
160
135
20/22
6
256
8-16
100
140
400
215/230
210/220
155/160
20/28
3
256
8-16/20
125
175/195
420
245/270
210/220
185/188
24/28
3
256
8-16/24
150
210/260
440
280/300
240/218
210/218
24/28
3
256
8-20/24

注:表中数据XX/XX表示压力:1.6MPa/2.5MPa

订货须知:
一、①电动二通调节球阀产品名称与型号②电动二通调节球阀口径③电动二通调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动二通调节球阀型号,请按电动二通调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
